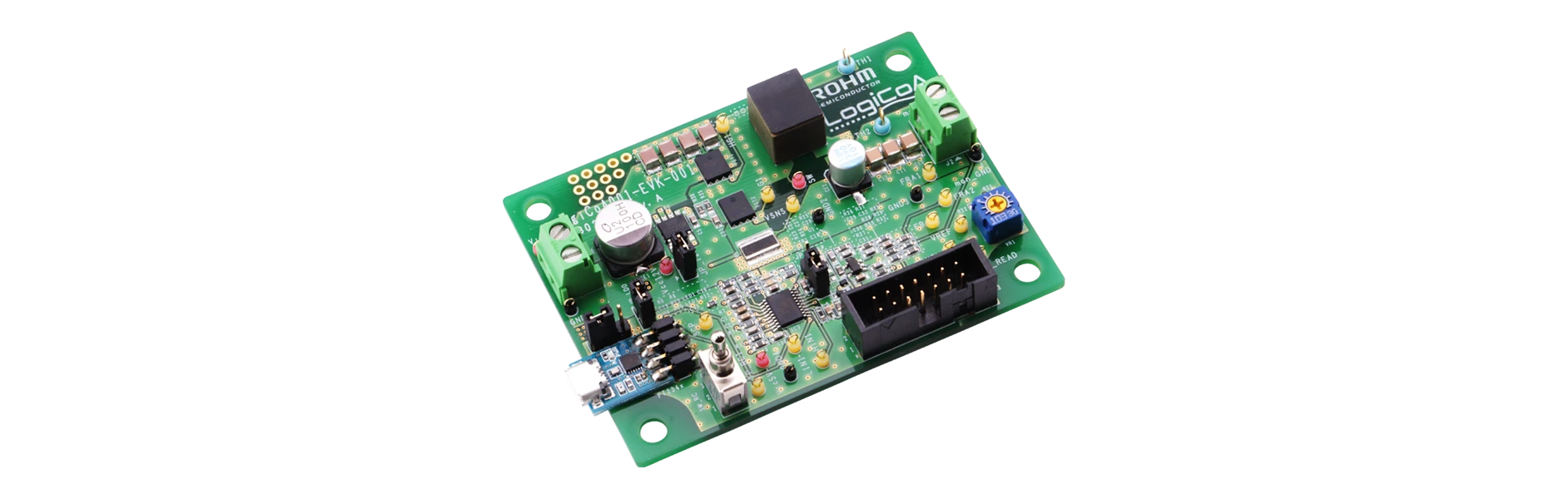

LogiCoA™ 솔루션은 파워 일렉트로닉스 분야에서 전원 및 LED 구동, 모터 구동에 관계되는 폭넓은 범위의 어플리케이션에 적용 가능합니다.

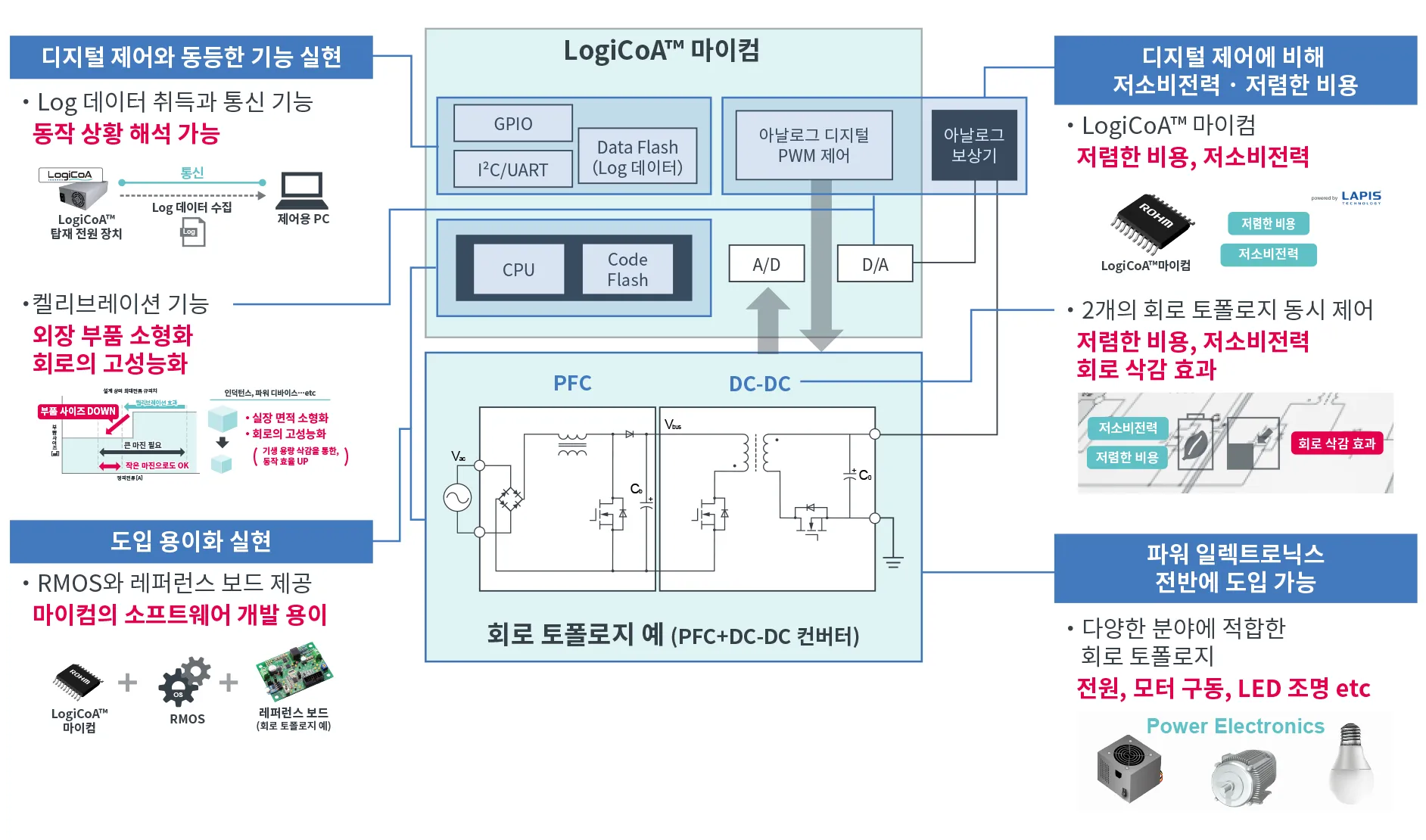

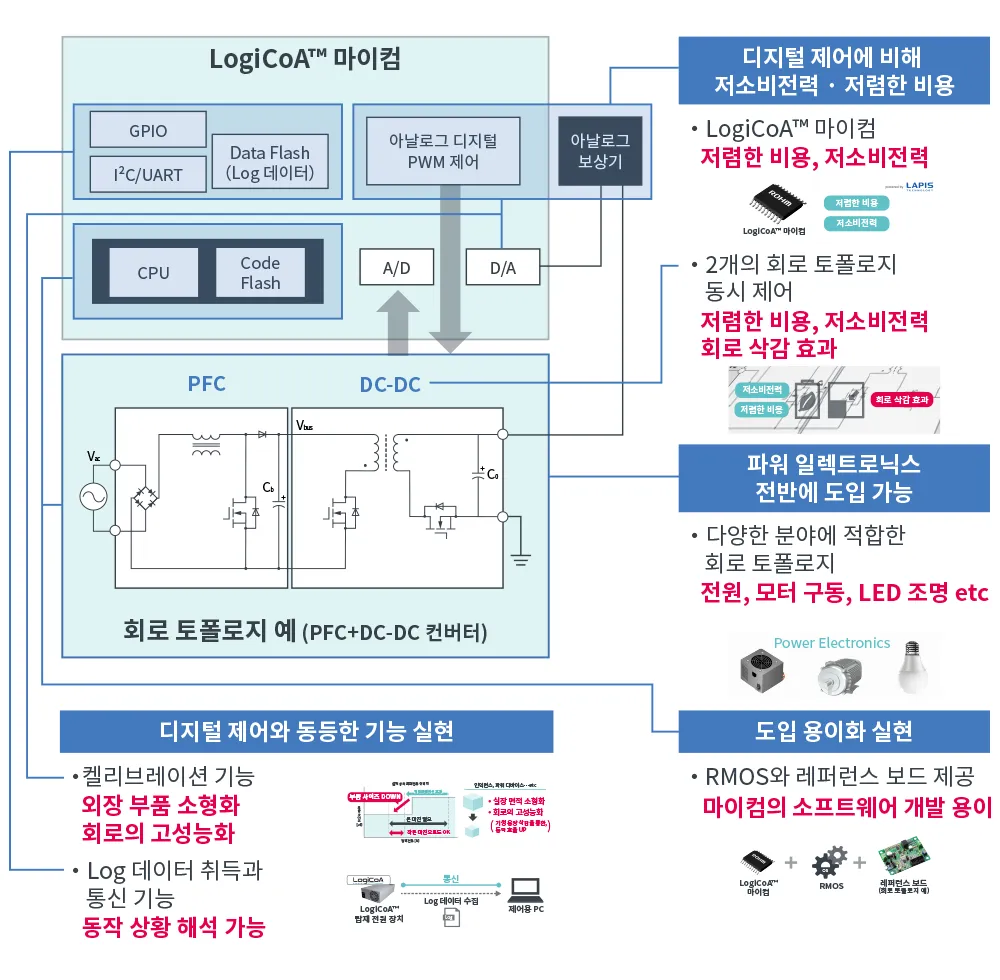

LogiCoA™ 솔루션은 하기의 특징을 구비하여, 다양한 분야에서 「고기능」, 「저렴한 비용」, 「저소비전력」의 메리트를 제공합니다.

디지털 제어와 동등한 기능 실현

　・Log 데이터의 취득과 통신 기능으로, 동작 해석 가능
　・켈리브레이션 기능을 탑재하여, 외장 부품의 소형화 및 회로의 고성능화 실현

디지털 제어에 비해 저소비전력 · 저렴한 비용

　・저렴한 비용, 저소비전력 LogiCoA™ 마이컴

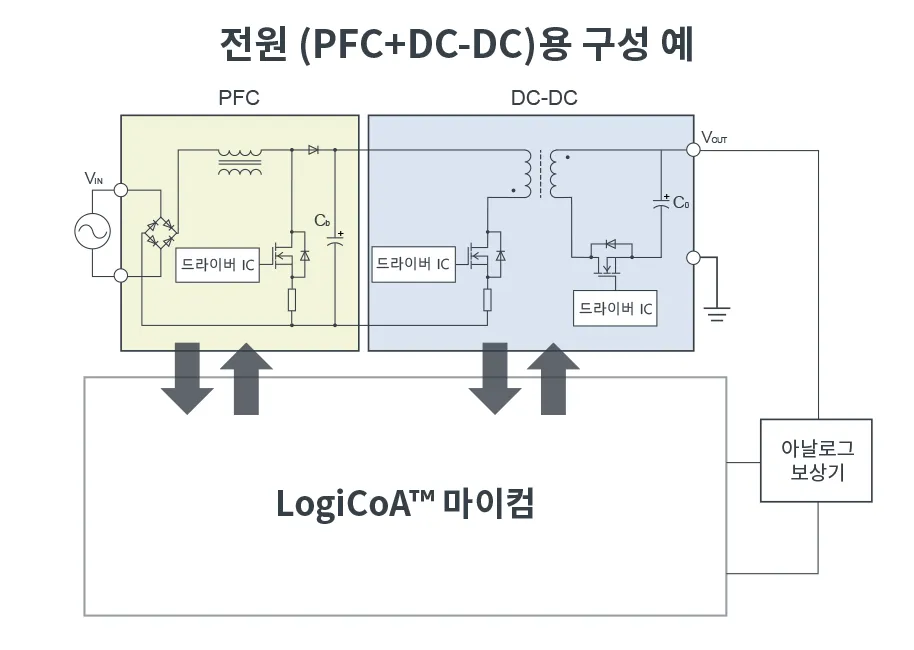

　・2개의 회로 토폴로지의 동시 제어를 통해, 저렴한 비용 및 저소비전력과 회로 삭감 효과도 실현

도입 용이화 실현

　・RMOS와 레퍼런스 보드를 제공하여, 마이컴의 소프트웨어 개발 용이

파워 일렉트로닉스 전반에 도입 가능

　・다양한 분야에 적합한 회로 토폴로지 적용 가능

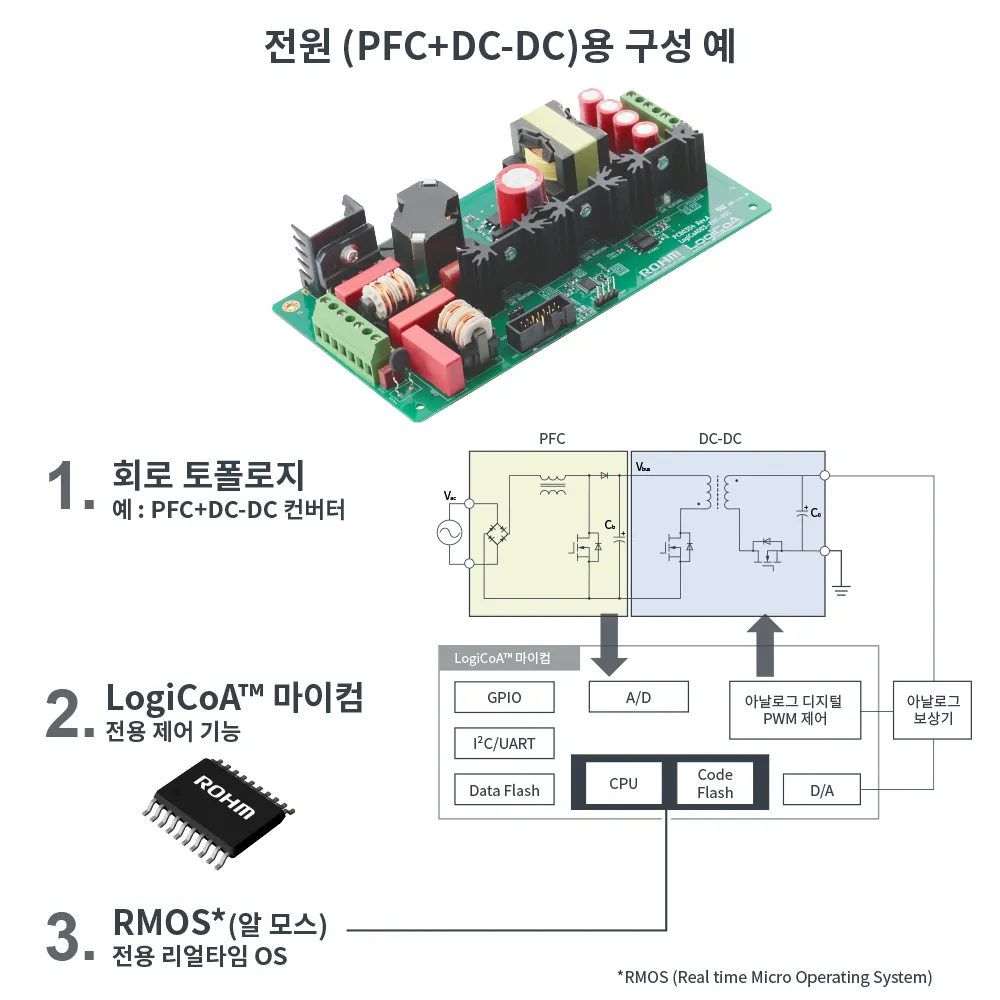

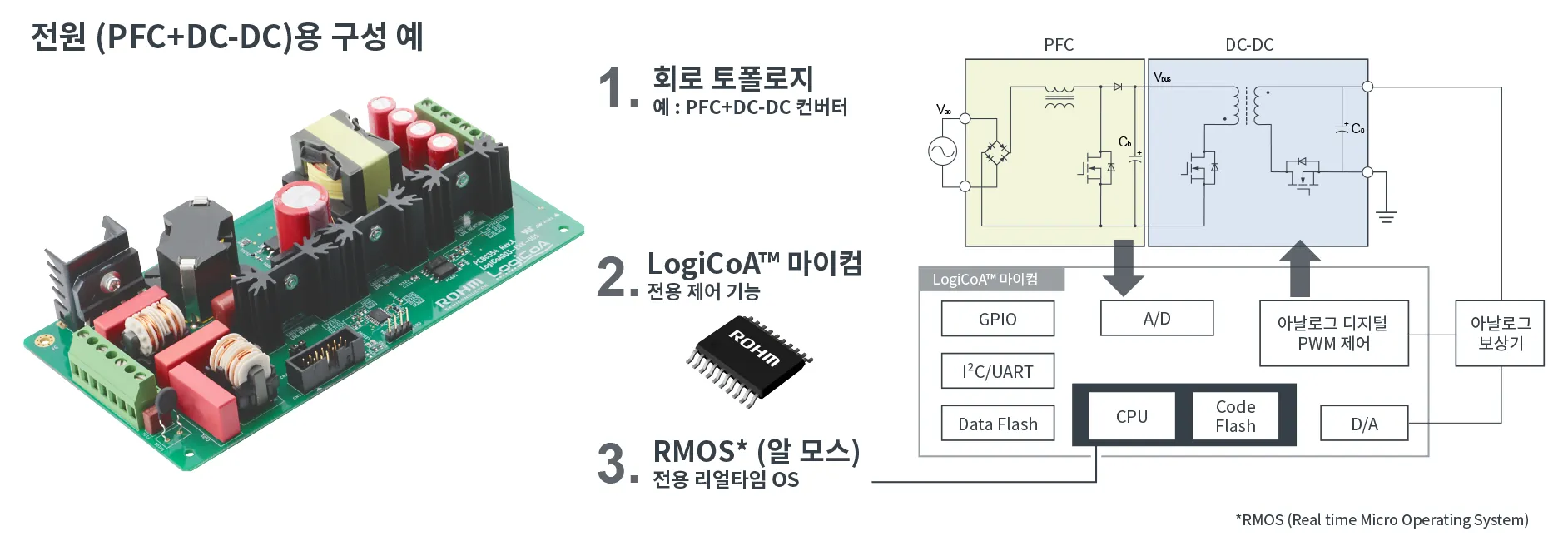

기존의 아날로그 제어에서 LogiCoA™ 파워 일렉트로닉스 솔루션을 도입함으로써, 디지털 제어와 동등한 메리트를 저소비전력, 저렴한 비용으로 실현

LogiCoA™ 솔루션은 신속하게 평가할 수 있도록 레퍼런스 디자인과 평가 보드 (레퍼런스 보드), 어플리케이션 노트 및 소프트웨어 (레퍼런스 프로그램, 평가용 GUI) 등 평가에 필요한 컨텐츠를 모두 Web 상에 공개하고 있습니다. 레퍼런스 보드 및 관련 제품은 온라인 부품 유통 사이트에서 구입 가능합니다.

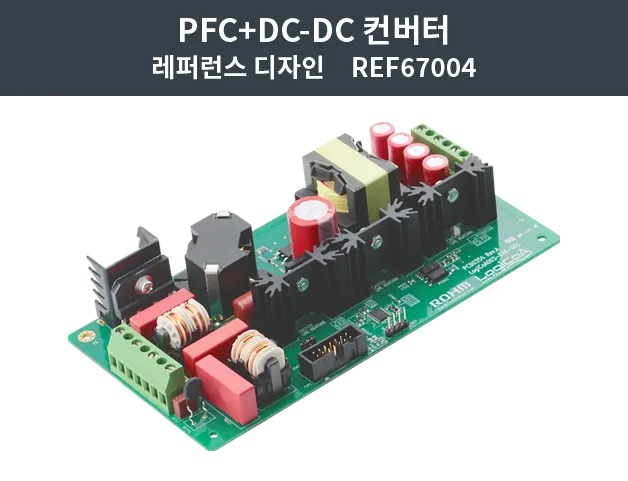

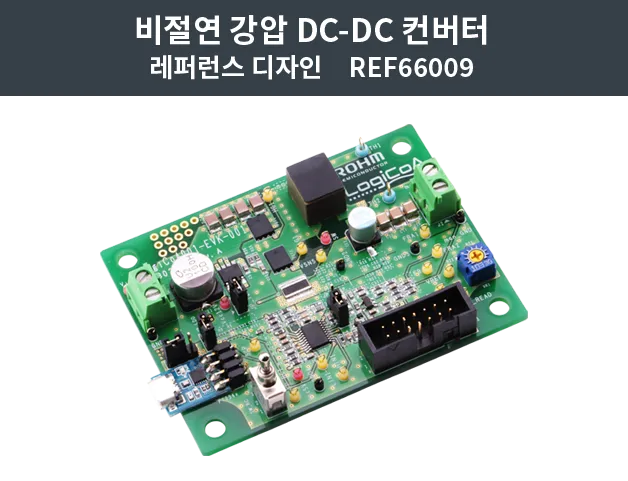

다양한 전원 토폴로지에 적합한 레퍼런스 디자인 보드 제공 예정!

레퍼런스 디자인

레퍼런스 디자인

게재 컨텐츠

어플리케이션 노트

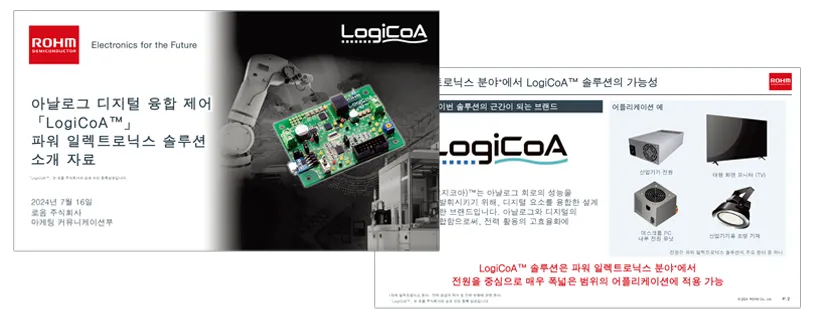

　　LogiCoA™ 개요 자료
　　동작 해설서
　　OS 및 평가 GUI 해설서
기판 유저 가이드
샘플 프로그램
회로도, 부품 리스트

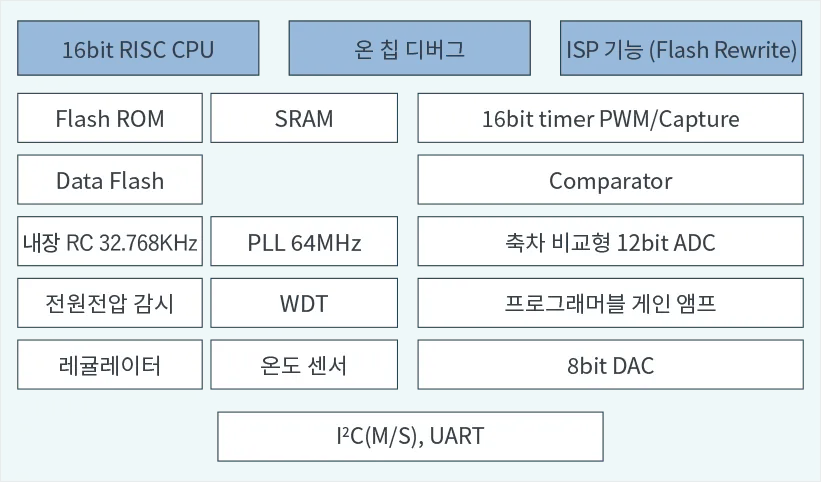

아날로그 디지털 융합 제어에 기능을 최적화한 마이컴

품명	동작전압	온도	타이머		콤퍼레이터	A/D 컨버터	D/A 컨버터	프로그래머블 게인 앰프	CPU	메모리			패키지
										Code Flash	Data Flash	RAM
ML62Q2033	4.5V to 5.5V	Ta= －40℃ to ＋105℃ (Tj=＋115℃) (절대 최대 정격 : Tj Max=＋125℃)	16bit timer with PWM/Capture × 6카운터 최대 64MHz 동작 (분해능 15.625ns)	10 출력	3ch (클록 비동기 동작) 응답 시간 : Typ 100ns	12bit SA-ADC: 5ch	8bit, 2ch	1ch, 게인 설정 : 4레벨 (×4/×8/ ×16/×32)	16bit RISC CPU Core (U16), 최대 16MHz 동작	16KB	4KB (소거 단위 : 128B)	2KB	TSSOP20
ML62Q2035										32KB
ML62Q2043				13 출력						16KB			WQFN24
ML62Q2045										32KB

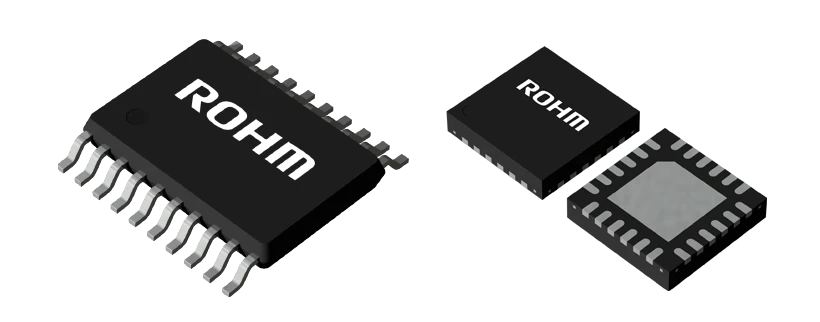

LogiCoA™ 마이컴

어플리케이션 회로의 요구 사양에 적합한 기능으로 커스터마이즈 가능

개발 지원 시스템
