쇼트키 배리어 다이오드

[신제품] 200V 쇼트키 배리어 다이오드 RBxx8BM/NS200

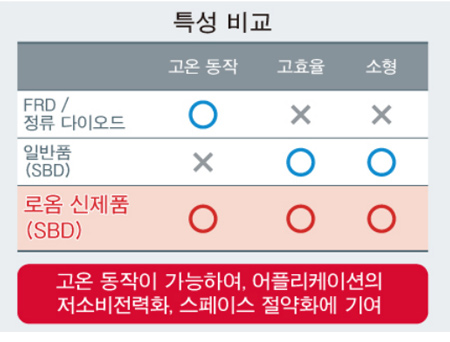

RBxx8BM/NS200은 일본 국내의 자동차기기 시장에서 매우 높은 실적을 보유한, 고온 동작이 가능한 초저 IR SBD RBxx8 시리즈의 신제품입니다. 이번 신제품은 초저 IR 특성으로 200V의 고내압화를 실현하였습니다. 지금까지 자동차기기에서 일반적으로 사용되고 있는 정류 다이오드 및 패스트 리커버리 다이오드 (이하, FRD) 대신 사용하면, VF 특성을 대폭 개선 (FRD 대비 약 11% 저감)할 수 있습니다. 어플리케이션의 저소비전력화에 기여함과 동시에, 발열 저감을 통해 소형 패키지로 설계가 가능하므로 스페이스 절약화에도 기여합니다.

뉴스 정보

로옴 SBD 시리즈 라인업

로옴 SBD 시리즈 라인업

RBxx8 시리즈

특징

  • Low IR 특성으로, 고온 환경에서 안정 동작 가능
  • Low VF 특성으로, 기기의 저소비전력화에 기여
  • 소형 패키지 설계로, 기기의 스페이스 절약화에 기여
  • 오토모티브 대응 AEC-Q101 준거로 고신뢰성 확보

어플리케이션

  • 엔진, DC/DC 컨버터, 램프 등의 오토모티브 시스템
  • 산업기기 인버터
  • 각종 전원 기기

패키지

TO-252

DPAK

TO-252 DPAK

사이즈:10066[3926]

TO-263S

D2PAK

TO-263S D2PAK

사이즈:131101[5240]

사이즈 : mm 표기. [ ]는 inch 표기.

라인업

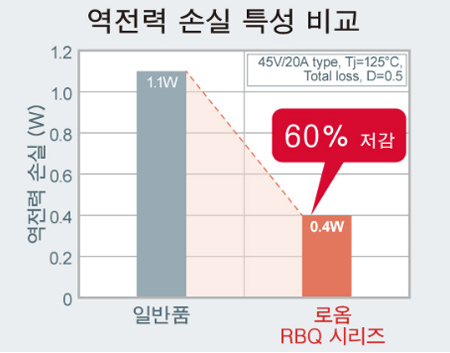

RBQ 시리즈

특징

  • Low IR 특성으로, 고온 환경에서 안정 동작 가능
  • Low IR 및 Middle VF 특성으로, 스위칭 전원에 최적
  • VRM=45V / 65V / 100V의 3내압 (전류 : 10~30A)의 총 45기종으로 풍부한 라인업 구비

어플리케이션

  • AC-DC / DC-DC 회로 2차측 정류
  • 프리휠
  • 역접 보호

패키지

TO-252

DPAK

TO-252 DPAK

사이즈:10066[3926]

TO-263S

D2PAK

TO-263S D2PAK

사이즈:131101[5240]

TO-220FN

TO-220FN

사이즈:190100[7539]

개발중
TO-277

TO-277

사이즈:6443[2517]

사이즈 : mm 표기. [ ]는 inch 표기.

라인업

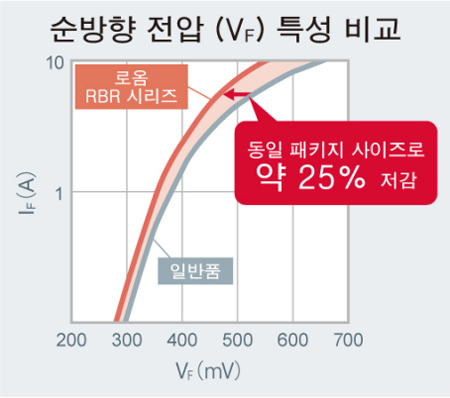

RBR 시리즈

특징

  • Low VF 특성으로, 소형화 실현
  • VRM=30V / 40V / 60V의 3내압 (전류 : 1~40A)의 총 134기종으로 풍부한 라인업 구비

어플리케이션

  • AC-DC / DC-DC 회로 2차측 정류
  • 프리휠
  • 역접 보호

패키지

PMDE

PMDE

사이즈:2513[1005]

SOD-123FL

PMDU/SC-109B

SOD-123FL PMDU/SC-109B

사이즈:3516[1406]

SOD-128

PMDTM

SOD-128 PMDTM

사이즈:4725[1910]

DO-214AC

PMDS/SMA

DO-214AC PMDS/SMA

사이즈:5026[2010]

개발중
TO-277

TO-277

사이즈:6443[2517]

TO-252

DPAK

TO-252 DPAK

사이즈:10066[3926]

TO-263S

D2PAK

TO-263S D2PAK

사이즈:131101[5240]

TO-220FN

TO-220FN

사이즈:190100[7539]

사이즈 : mm 표기. [ ]는 inch 표기.

라인업

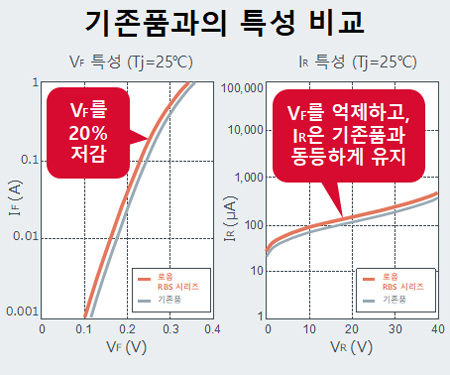

RBS 시리즈

특징

  • 고정밀도 프로세스 도입으로, 고효율화
  • Low IR을 유지하고, 소자를 개량하여 초저 VF 실현
  • 미들파워 패키지로 라인업 구비

어플리케이션

  • 초저 손실 정류
  • 역접 보호
  • LCD 백라이트 등의 LED 드라이버 회로 외장

패키지

SOD-123FL

PMDU/SC-109B

SOD-123FL PMDU/SC-109B

사이즈:3516[1406]

SOD-128

PMDTM

SOD-128 PMDTM

사이즈:4725[1910]



사이즈 : mm 표기. [ ]는 inch 표기.

라인업
