ML7425AGD (신제품)
Sub-GHz LSI
ML7425AGD (신제품)
Sub-GHz LSI
ML7425A는 RF, IF, MODEM 및 호스트 인터페이스가 단일 칩에 통합된 저전력 Sub-GHz 무선 트랜시버 LSI입니다.
RF 주파수는 145MHz ~ 1,020MHz 범위를 지원합니다. 또한, 프로그래밍 가능한 채널 선택 필터는 1.7kHz ~ 1,200kHz의 수신 대역을 지원할 수 있습니다.
ML7425A는 유럽 텔레메트리 표준 (Wireless M-Bus)의 F 모드 (434MHz), S/T/C/R 모드 (868MHz), 일본 저전력 보안 시스템 무선국 및 특정 저전력 무선국 (ARIB STD-30, STD-T67, STD-T108) 및 전 세계 Sigfox 표준에 사용할 수 있습니다.
ML7425A에는 IEEE802.15.4g 및 Wireless M-Bus 패킷 처리 기능이 포함되어 있습니다.
Product Detail
사양 :
Support Standard
Sigfox, ARIB STD-T67, ARIB STD-T108, RCR STD-30, EN300-220, EN13757-4:2013, IEEE802.15.4g/15.4aa
Frequency Band [MHz]
160, 400, 860, 920
(145 to 1020)
Tx Power [dBm]
1/10/13
Max. Data Rate [kbps]
1200
Modulation Method ?
2-FSK
4-FSK
BPSK (TX only)
RF Function
Antenna Diversity
Communication Mode
Packet (SPI),
DIO
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
105
Development Support
-
- Reference Board
- ML7425A-EVK
- Supply Status
- Recommended
- EVK Model Name
- ML7425A-EVK-000 (920MHz Band, 13dBm)
- ML7425A-EVK-001 (868MHz Band, 13dBm)
- ML7425A-EVK-002 (426-433MHz Band, 13dBm)
- Support Standard
- ARIB STD-T108 (920MHz)
- EN300-220
- EN13757-4 Wireless M-Bus
- Host I/F
- Synchronous serial
- Components
- Evaluation Board
- Control Board
- USB cable
- Notes

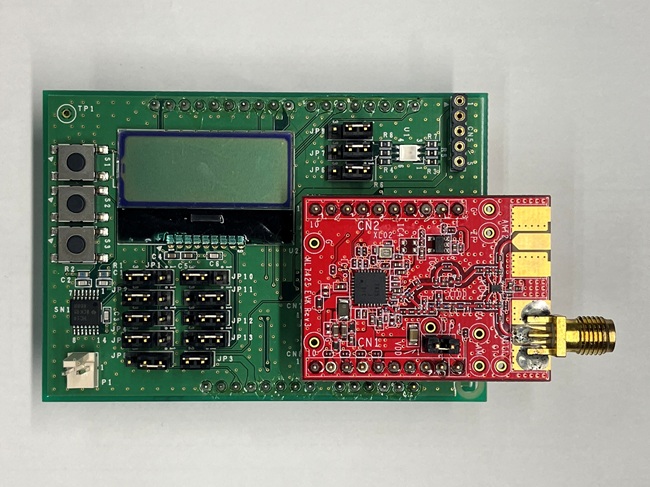

Evaluation kit for evaluating RF performance
The evaluation kit (evaluation board, control board, software) is available for transmitting and receiving tests of the ML7425A.
The ML7425A evaluation kit provides GUI interactive software for PC for easy configuration of transmit and receive tests. In addition, by using the RF test macro, TELEC test items can be measured immediately.
