Wi-SUN 모듈
Wi-SUN은 Wireless Smart Utility Network의 약자로, 일본을 대표하는 전력회사의 스마트미터에 채용되어 큰 주목을 받고 있는 차세대 무선 통신 규격입니다. 일본에서는 특정 소전력 무선이라고 일컬어지는 920MHz 대역에서 사용됩니다. 920MHz 대역은 기존의 무선과의 전파 간섭이 발생하기 어렵고, 저소비전력으로 장거리의 데이터 통신이 가능한 전파 대역입니다. ZigBee 및 Bluetooth가 사용하는 2.4GHz에 비해 전파의 회절 특성이 우수하므로, 벽이나 장해물이 있는 장소에서도 안정적인 통신을 확보할 수 있습니다. 또한, 이미 미국, 중국, 한국, 호주에서 사용되고 있으며, 유럽에서도 개방이 검토되고 있습니다. 향후 전 세계에서 공통으로 사용되는 주파수대로서 더욱 시장이 확대될 것으로 예상됩니다.
Parametric Search
Supporting Information
Wi-SUN 모듈 제품 일람
| Approved standards | Wi-SUN B Route / HAN | Wi-SUN B Route / Enhanced HAN | Wi-SUN FAN | |||
|---|---|---|---|---|---|---|
| Part No. | BP35C0 | BP35C2 (For evaluating ) |
BP35C0-J11 | BP35C1-J11-T01 (For evaluating ) |
BP35C2-J11-T01 (For evaluating ) |
BP35C5 |
| Appearance |
|
|
|
|
|
|
| Evaluation Boards |
|
- |
|
- |
- |
|
| Radio Law | ARIB STD-T108 compliant | ARIB STD-T108 compliant FCC Part15 compliant |
||||
| Antenna | - | ✓ | - | ✓ | ✓ | - |
| Connector | SMD (Surface Mount Device) |
USB | SMD (Surface Mount Device) |
Board to Board | USB | SMD (Surface Mount Device) |
| RF | ML7416 (Lapis) |
ML7436N (Lapis) |
||||
| HOST I/F | UART | USB (USB 2.0 compliant) |
UART | USB (USB 2.0 compliant) |
UART | |
| Frequency | 922.5 ～ 927.9MHz | ARIB：922.5 ～ 927.9MHz FCC：902 ～ 928MHz |
||||
| Modulation | Binary GFSK | |||||
| Transmission Speed |
100kbps. | ARIB: 50k, 100k,150k, 300k FCC: 50k, 150k, 300k |
||||
| Transmission power | 20mW(13dBm) | 20mW/10mW/1mW | 20mW | |||
| Reception sensitivity | -103dBm (100kbps, BER<0.1%) |
-95dBm (150kbps, BER<0.1%) |
||||
| Supply Voltage | 2.6V～3.6V | 4.5V～5.0V～5.5V | 2.6V～3.6V(20mW/10mW) 1.8V～3.6V(1mW) |
4.5V～5.0V～5.5V | 2.6V～3.6V | |
| Current consumption (TYP) |
45mA [TX 20mW] 25mA [RX] 4μA [Sleep] |
48mA [TX 20mW] 30mA [RX] 6mA [Sleep] |
47mA [TX 20mW] 42mA [TX 10mW] 24mA [TX 1mW] 27mA [RX] 4μA [Sleep] |
47mA [TX 20mW] 42mA [TX 10mW] 24mA [TX 1mW] 27mA [RX] 4μA [Sleep] |
50mA [TX 20mW] 32mA [RX] 6mA [Sleep] |
40mA [TX 20mW] 20mA [RX] |
| OperatingTemp.(℃) | -30 ～ +85 | -20 ～ +50 | -30 ～ +85 | -20 ～ +80 | -20 ～ +50 | -30 ～ +85 |
| Size(mm) | 15.0×19.0×2.6 | 21.4×49.7×8.5 | 15.0×19.0×2.6 | 33.5×22.0×3.9 | 21.4×49.7×8.5 | 15.0×19.0×2.6 |

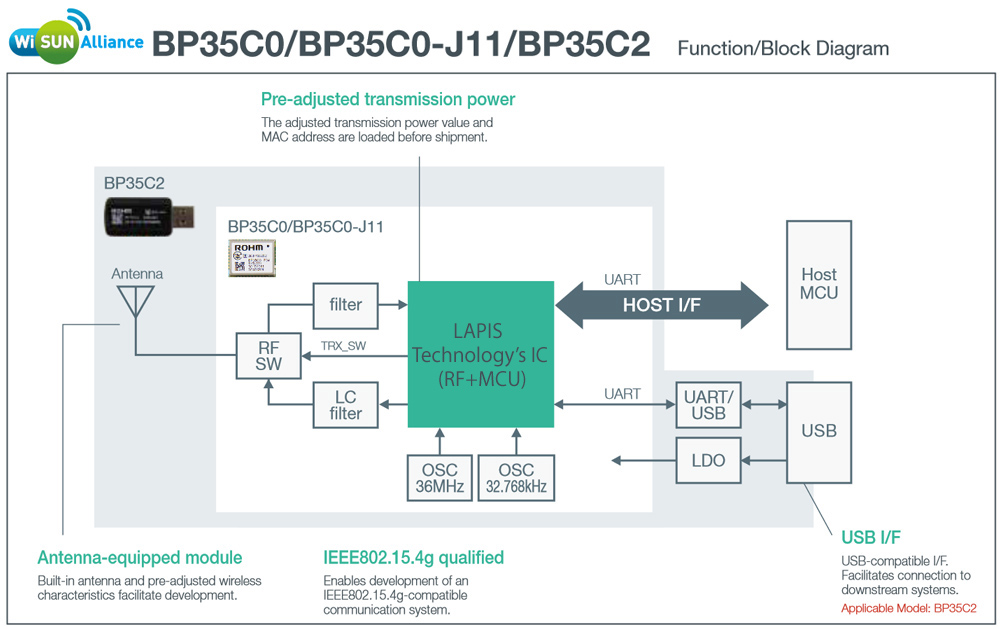

Wi-SUN HAN 대응 모듈

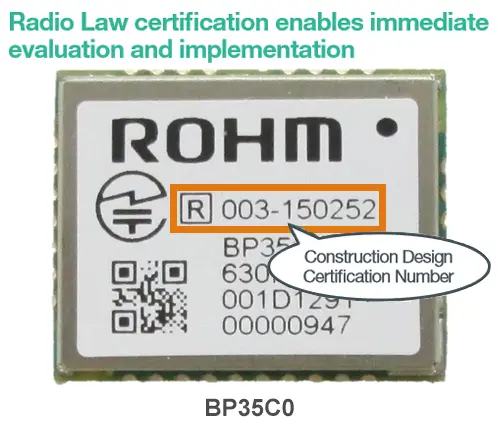

특징 1. 일본의 전파법 인증 취득 완료, 도입 즉시 사용 가능
로옴의 무선 통신 모듈은 일본의 전파법 인증 취득을 완료하였습니다. 안테나 내장으로 무선 특성 조정도 완료하여, 고객 측에서 복잡한 특성 조정을 하지 않아도 됩니다. 따라서, 도입 즉시 전파를 송신하여 신속한 평가 및 개발이 가능합니다. 또한, 고객 측 장치에서의 전파법 인증이 필요하지 않습니다.
특징 2. Wi-SUN 인증 취득, CTBU로서 등록
무선 통신 모듈 BP35C0 / BP35C0-J11은 Wi-SUN 인증을 취득하였습니다. USB 동글 BP35C2도 인증 취득을 완료하였습니다. (Wi-SUN for ECHONET Lite Profile)
또한, Wi-SUN 얼라이언스에서 CTBU “Certified Test Bed Unit”으로 등록되어 있어, Wi-SUN 통신에 있어서 기준기의 역할을 담당하고 있습니다.

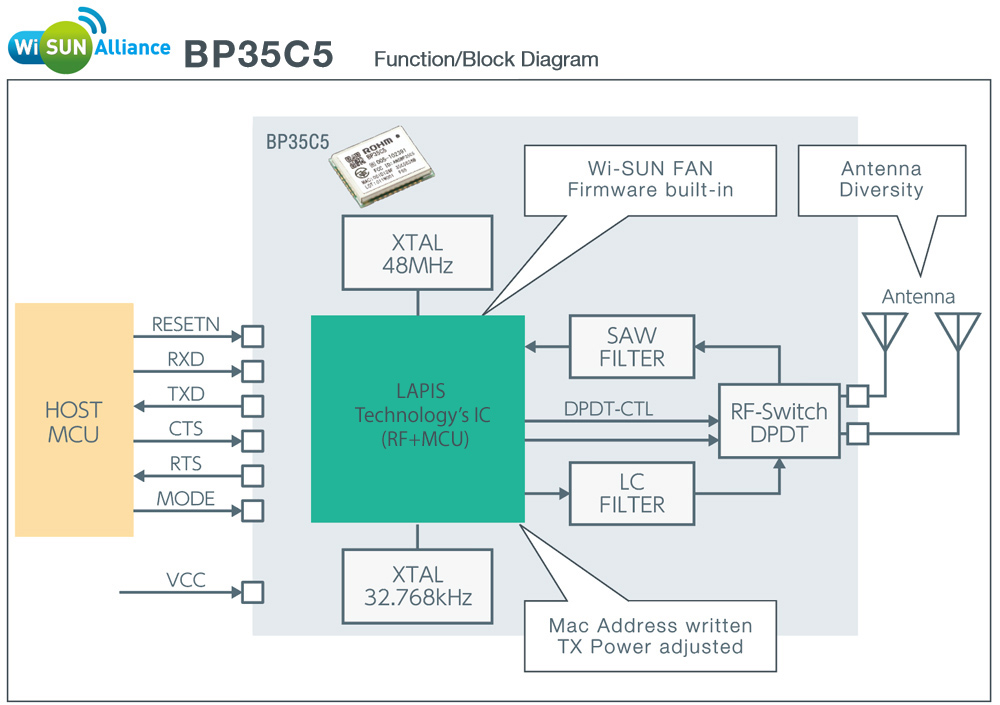

Wi-SUN FAN 대응 모듈
특징 1. 멀티홉 / 메쉬 네트워크 대응
최대 24hop까지의 RFC6550을 중심으로 한 RPL 실장으로 멀티홉 통신 (중계 기능)을 지원하여, 메쉬 타입으로 양방향 통신이 가능합니다. 메쉬 네트워크에는 장해 회피 기능이 있으므로, 새롭게 건축된 빌딩이나 기타 환경 변화로 인한 통신 장애가 발생하면 자동으로 홉 경로를 최적화함으로써, 고신뢰성 통신을 실현할 수 있습니다.
마스터가 되는 게이트웨이의 MCU에 대규모 시스템용 FAN 스택을 실장하는 경우, 중계 기관에서 최대 24hop, 중계기 1대당 단말기를 64대까지 접속할 수 있어, 최대 1,000대의 동시 접속을 실현합니다.
「BP35C5」는 내장 메모리에 Wi-SUN FAN용 스택을 실장하여, 외부 MCU 없이도 게이트웨이에 최대 100대까지 접속 가능하므로, 소규모 시스템을 간단히 구축할 수 있습니다.
특징 2. 채널 호핑 대응
설정된 채널 전환 기능으로 통신 트래픽이 증가해도 상호 간섭을 억제합니다. 또한, 전파 간섭이나 노이즈 등에 강한 시스템을 구축함과 동시에 보안성이 높은 통신이 가능합니다.
일본의 전파법은, 1개의 채널 사용 시 1시간당 6분의 송신 시간 제한이 있지만, 채널 호핑을 통해 복수의 채널을 사용함으로써 1시간당 12분의 제한으로 완화할 수 있습니다.

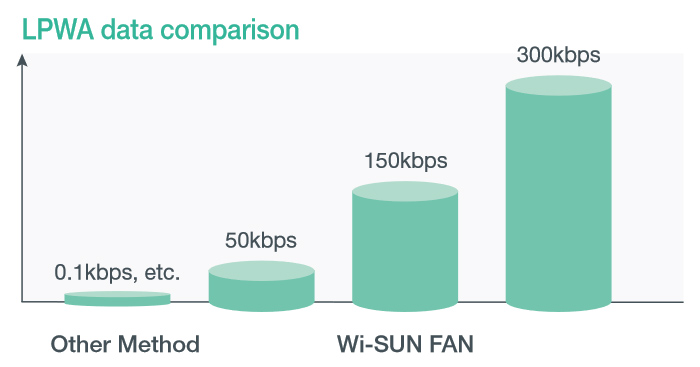

특징 3. 높은 데이터율 대응
Wi-SUN FAN은 데이터율 50kbps, 150kbps에 대응합니다.
또한, 「BP35C5」는 300kbps에도 대응합니다.
데이터율이 높아지면 데이터를 고속으로 전송할 수 있으므로, 전파 송신 시간이 단축되어 저소비전력화 및 통신 트래픽 증가로 인한 상호 간섭의 억제가 가능합니다.
특징 4. Wi-SUN FAN 인증 완료
BP35C5는 Wi-SUN FAN 인증이 완료된 모듈입니다. 고객 측에서의 Wi-SUN FAN 인증 신청 절차가 필요하지 않아, 모듈을 탑재한 Wi-SUN FAN 대응 상품 개발이 용이합니다.
(Wi-SUN 얼라이언스 회원만 Wi-SUN 인증 로고를 사용할 수 있습니다.)
또한, 일본, 미국의 전파법 인증에도 대응하였습니다.

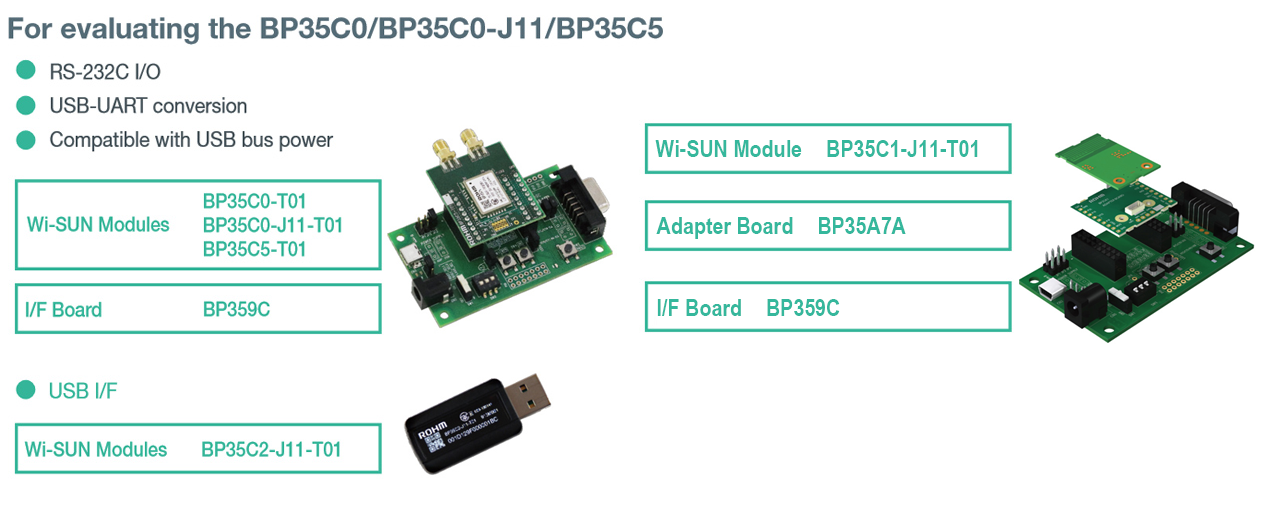

도입 즉시 사용 가능한 평가 보드
| 조합 No. | 사용 호스트 CPU I/F |
Wi-SUN 모듈 | 어댑터 보드 | I/F 보드 |
|---|---|---|---|---|

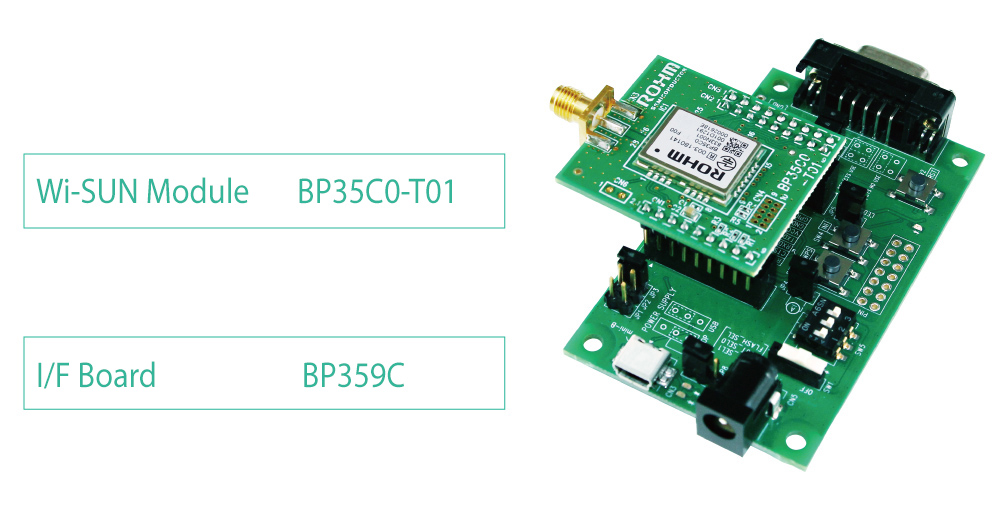

| 1 | UART | BP35C0-T01 | - | BP359C |
| 2 | BP35C0-J11-T01 | - | BP359C | |
| 3 | BP35C1-J11-T01 | BP35A7A | BP359C | |

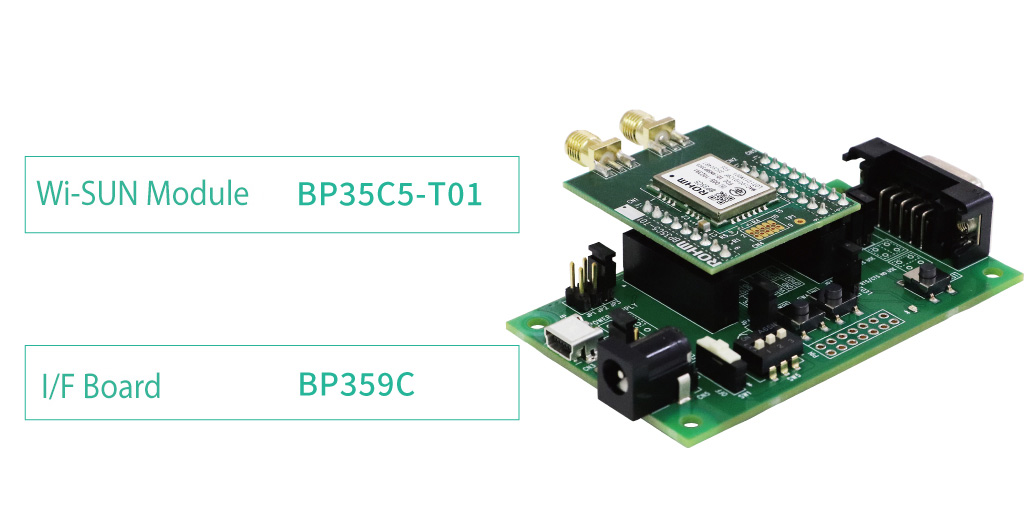

| 5 | BP35C5-T01 | - | BP359C | |
| 5 | USB | BP35C2-J11-T01 | - | - |
