로옴의 AC/DC 제어용 IC (AC/DC Converter IC)는 고효율화와 소형화를 실현하였습니다. 경부하 시의 소비전력을 삭감하였으며, POWER MOS를 내장한 소형 제품도 구비하고 있습니다. 또한, 다양한 보호회로와 Low Noise화 기능을 내장하고 있습니다.

Parametric Search

CONDENSE PARAMETRIC


Loading...

X X

      Loading
      Loading
      Loading

      Supporting Information



      제품 개요

      DIP7 SOP8 Pakage

      BM2P 시리즈는 AC 어댑터, 가전, 사무기기 등 25W 수준까지의 AC/DC 전원을 타겟으로 개발하였습니다.
      독자적인 저 ON 저항 Super junction (SJ) MOSFET를 내장함으로써 국제 에너지 절약 기준인 Energy Star 규격※도 통과한 고효율을 실현하여 세트에 최적인 전원 시스템을 공급합니다.

      ※ : OA 기기의 에너지 절약을 위한 국제적인 환경 규격 제도

      Non-Isolation Buck Converter (COMPACT Series)

      Evaluation Board Image IC Output Power Output Voltage Maximum Load Current Purchase
      BM2P109TF-EVK-001 BM2P109TF 2.0W 10V 0.2A Distribution Inventory
      BM2P129TF-EVK-001 BM2P129TF 2.0W 12V 0.167A Distribution Inventory
      BM2P139TF-EVK-001 BM2P139TF 2.6W 13V 0.2A Distribution Inventory
      BM2P159T1F-EVK-001 BM2P159T1F 2.6W 15V 0.175A Distribution Inventory
      BM2P189TF-EVK-001 BM2P189TF 3.0W 18V 0.167A Distribution Inventory
      BM2P209TF-EVK-001 BM2P209TF 3.0W 20V 0.15A Distribution Inventory
      BM2P249TF-EVK-001 BM2P249TF 3.0W 24V 0.125A Distribution Inventory
      BM2P129TF-EVK-002 BM2P129TF 2.0W -12V 0.167A Distribution Inventory

      Non-Isolation Buck Converter ( Middle Power COMPACT Series)

      Evaluation Board Image IC Output Power Output Voltage Maximum Load Current Purchase
      BM2P161W-EVK-001 BM2P161W 10.0W 16V 0.6A Distribution Inventory
      BM2P121X-EVK-001 BM2P121X-Z 9W 12V 0.75A Distribution Inventory
      BM2P141X-EVK-001 BM2P141X-Z 10W 12V 0.83A Distribution Inventory
      BM2P151X-EVK-001 BM2P151X-Z 12W 15V 0.8A Distribution Inventory

      Non-Isolation Buck Converter ( Low～Middle Power High Precision Series )

      Evaluation Board Image IC Output Power Output Voltage Maximum Load Current Purchase
      BM2P0161-EVK-001 BM2P0161-Z 7.5W 15V 0.5A Distribution Inventory
      BM2P0161-EVK-002 BM2P0161-Z 6.0W 12V 0.5A Distribution Inventory
      BM2P016-EVK-001 BM2P016 15W 15V 1A Distribution Inventory
      BM2P016-EVK-002 BM2P016 12W 12V 1A Distribution Inventory

      Isolation Fly-back Converter

      Evaluation Board Image IC Output Power Output Voltage Maximum Load Current Purchase
      BM2P094FEVK-001 BM2P094F 5.0W 5V 1A Distribution Inventory
      BM2P016T-EVK-002 BM2P016T 22.5W 15V 1.5A Distribution Inventory
      BM2P0161-EVK-003 BM2P0161-Z 24.0W 12V 2A Distribution Inventory
      BM2P016T-EVK-003 BM2P016T 48W 12V 4A Distribution Inventory
      BM2P016T-EVK-004 BM2P016T 48W 24V 2A Distribution Inventory
      BM2P016T-EVK-001 BM2P016T 30W 24V 1.25A Distribution Inventory
      BM1P061FJ-EVK-001 BM1P061FJ 48W 24V 2A Distribution Inventory
      BM2P060MF-EVK-001 BM2P060MF 40W 24V 1.67A -

      Using 1700V SiC MOSFET

      Evaluation Board Image IC Output Power Output Voltage Maximum Load Current Purchase
      BD7682FJ-LB-EVK-402 BD7682FJ-LB 24W 24V 1A Distribution Inventory
      BM2SCQ123T-EVK-001 BM2SCQ123T-LBZ 48W 24V 2A Distribution Inventory
      BM2SC123FP2-EVK-001 BM2SC123FP2-LBZ 48W 24V 2A Distribution Inventory

      PFC

      Evaluation Board Image IC Output Power Output Voltage Maximum Load Current Purchase
      BD7692FJ-EKV-001 BD7692FJ 200W 400V 0.5A Distribution Inventory

      특징 1 : 로옴의 Super junction MOSFET 채용으로 대폭적인 저전력화 !

      업계 최고 수준의 고효율 실현 !

      로옴의 Super junction MOSFET 채용으로 대폭적인 저전력화 !

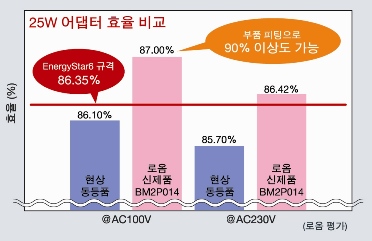

      25W 어댑터의 경우, IC를 대체하여 사용하는 것만으로 일반품에 비해 87％ 이상의 효율을 실현할 수 있습니다. 또한, 주변 부품을 더욱 최적화함으로써 90％ 이상의 효율 개선도 가능합니다.
      새로운 국제 에너지 절약 기준 Energy Star6의 효율 요구도 통과하였습니다.

      대기전력 대폭 저감 !

      로옴의 Super junction MOSFET 채용으로 대폭적인 저전력화 !

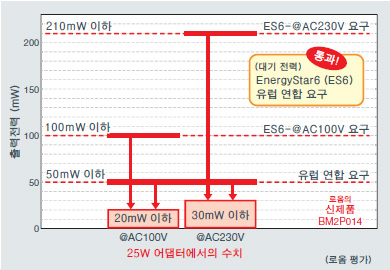

      대기 시 소비전력은 25W 어댑터의 경우, AC100V 시에 20mW 이하, AC230V 시에 30mW 이하로 국제 규격 Energy Star 6.0의 요구치인 100mW 이하를 대폭 밑돌고 있습니다. 주변부품에 따라 한층 더 저소비전력화가 가능합니다.

      특징 2 : 소형 면실장 패키지 라인업 !

      소형 면실장 패키지 라인업 !

      AC/DC는 일반적으로 planer 타입의 MOSFET를 사용하는 경우가 많아, 방열 문제로 인해 소형화가 곤란했습니다. 로옴은 자사의 Super junction MOSFET를 채용하고, IC 설계를 최적화하여 소형 패키지에 탑재가 가능합니다. 표준적인 DIP7 패키지와 더불어 면실장이 가능한 SOP-8 패키지도 라인업하였습니다. SOP-8 패키지 사용 시, 실장 면적을 47％ 삭감할 수 있습니다.

      라인업

      어플리케이션에 따라 보호 기능, ON 저항, 패키지를 자유롭게 선택 가능!

      ・PWM current 모드 방식 (PWM 주파수 : 65kHz, hopping 기능 내장)

      ・경부하 시 burst 동작 / 주파수 저감 기능

      ・650V 내압 기동 회로 내장

      ・650V 내압 스위칭 SJ-MOSFET 내장

      ・보호 기능
           ・과열 보호
           ・SOURCE 단자 오픈 / 쇼트 보호
           ・2차측 과전류 보호 (64ms 타이머 자동 복귀)

      하이파워 삽입 타입
      (BM2Pxxx 시리즈)      		 하이파워 삽입 타입 타입 DIP7 패키지
      (9.2×6.35×4.3mm)
      AC/DC 출력전력 보호 기능 MOSFET
      ON 저항      		 Type Name
      BR※1 VCC OVP※2
      8W 클래스 이하 ✓ LATCH 8.5Ω (typ.) BM2P091
      ✓ Auto Restart BM2P092
        LATCH BM2P093
        Auto Restart BM2P094
      13W 클래스 이하 ✓ LATCH 4.0Ω (typ.) BM2P051
      ✓ Auto Restart BM2P052
        LATCH BM2P053
        Auto Restart BM2P054
      19W 클래스 이하 ✓ LATCH 2.4Ω (typ.) BM2P031
      ✓ Auto Restart BM2P032
        LATCH BM2P033
        Auto Restart BM2P034
      25W 클래스 이하 ✓ LATCH 1.4Ω (typ.) BM2P011
      ✓ Auto Restart BM2P012
        LATCH BM2P013
        Auto Restart BM2P014
      소형 면실장 타입
      (BM2PxxxF 시리즈)      		 소형 면실장 타입 SOP8 패키지
      (6.2×5.0×1.5mm)
      AC/DC 출력전력 보호 기능 MOSFET
      ON 저항      		 Type Name
      BR※1 VCC OVP※2
      5W 클래스 이하 ✓ LATCH 8.5Ω (typ.) BM2P091F
      ✓ Auto Restart BM2P092F
        LATCH BM2P093F
        Auto Restart BM2P094F
      8W 클래스 이하 ✓ LATCH 4.0Ω (typ.) BM2P051F
      ✓ Auto Restart BM2P052F
        LATCH BM2P053F
        Auto Restart BM2P054F

      ※1 BR : 브라운 In / Out 전압 보호 기능
      ※2 VCC OVP : VCC 단자 과전압 / 저전압 보호 기능
