BD63800MUF-C
오토모티브용 40V 내압 저소비 바이폴라 PWM 정전류 구동 스테핑 모터 드라이버
BD63800MUF-C
오토모티브용 40V 내압 저소비 바이폴라 PWM 정전류 구동 스테핑 모터 드라이버

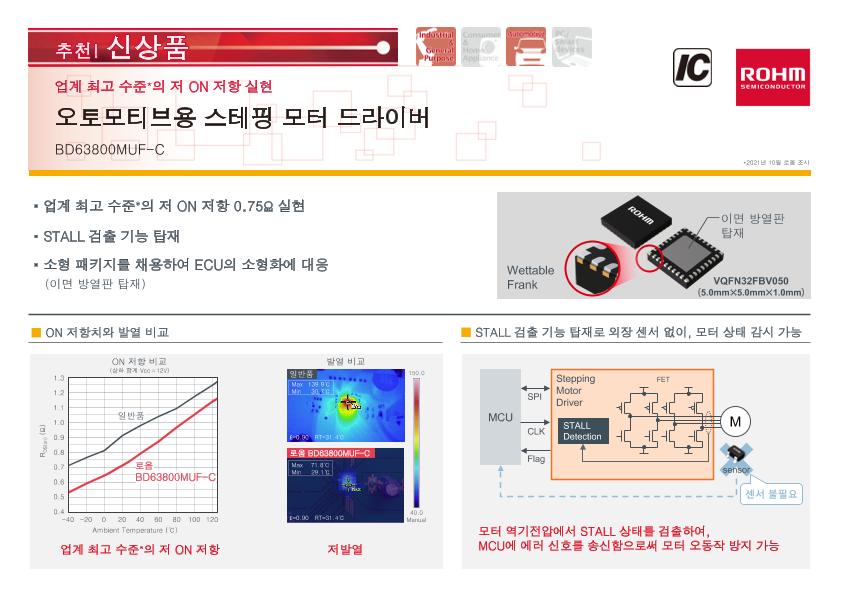

BD63800MUF-C는 전원 정격 40V, 출력전류 정격 1.35A의 저소비 바이폴라 PWM 정전류 구동 드라이버입니다. 입력 인터페이스는 CLK-IN 구동 방식과 SPI-IN 구동 방식을 채용하였으며, 여자 (励磁) 모드는 Full step, 1/2 step, 1/4 step, 1/8 step, 1/16 step, 1/32 step 모드에 대응합니다. 전류 감쇠 방식으로는 Fast decay / Slow decay 비율을 자유롭게 설정할 수 있는 Mix decay 모드, Fast decay / Slow decay를 자동 선택할 수 있는 Auto decay 모드를 실장하여, 모든 모터에 대해 최적의 제어 상태를 실현할 수 있습니다. 또한, 전원도 1계통으로 구동할 수 있어, 세트 설계가 용이합니다.
Product Detail
기능 안전:
사양 :
Power Supply Voltage (Max.) [V]
28
Power Supply Voltage (Min.) [V]
6
Vcc (Max.)[V]
40
Iout (Max.)[A]
1.21
Iout Peak (Max.)[A]
1.35
Output On Resistance (Typ.)[Ω]
0.75
Step
to 1 / 32
MIX DECAY Function
Yes
Single power supply input
Yes
Automotive class
Yes
Interface
CLK-IN/Serial Interface(SPI)
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Package Size [mm]
5x5 (t=1)
Common Standard
AEC-Q100 (Automotive Grade)
특징 :
- AEC-Q100 Qualified (Grade 1)
- Functional Safety Supportive Automotive Products
- Low ON Resistance DMOS Output
- CLK-IN Drive Mode
- PWM Constant Current Control (Separately Excited)
- Built-in Spike Noise Cancel Function
(No external noise filter is required) - Supported Modes: Full step, 1/2, 1/4, 1/8, 1/16 and 1/32 step
- Excitation Mode Switching Timing Free
- Current Decay Mode Switch Function
Mix Decay: Linear Adjustment of Slow Decay / Fast Decay Ratio
Auto Decay: Automatic Switch of Slow Decay / Fast Decay - Selectable Rotation Direction: Clockwise/Counter Clockwise
- Power Save Function
- Built-in Pull-down Resistors for Logic Input
- Power-on Reset Function
- Malfunction prevention function w/o power supply (Ghost Supply Prevention Function)
- Thermal Shutdown Function (TSD)
- Thermal Warning Function (TW)
- Over Current Protection Function (OCP)
- Over Voltage Lock-out Function (OVLO)
- Under Voltage Lock-out Function (UVLO)
- Under Voltage Motor Hold Function
- Open Detection Function
- Stall Detection Function
- Adjacent Pin Short Protection
