SMLVN6RGBFU
Automotive, Thin reflector type, RGB chip LED
SMLVN6RGBFU
Automotive, Thin reflector type, RGB chip LED
SMLVN6RGBFU is an automotive grade RGBLED of high brightness compliant with AEC-Q102. The flat frame structure provides high color mixing performance in a low profile package.
Product Detail
사양 :
Package Type
Triple Color / Reflector
LED Type
High Brightness
Application
Car Interior
Package size[mm]
3.5x2.8 (t=0.6)
Emitting color
Red / Green / Blue
Dominant wave-length λD(Multi)(Typ.)[nm]
621 / 525 / 470
Luminous Intensity(Multi)(Typ.)[mcd]
750 / 1800 / 430
Number of Brightness Rank
12
Forward Voltage VF (Typ.) [V]
2.1 / 3.3 / 3.3
IF @ VF [mA]
20
Chip Structure
AIGaInP / InGaN
Power Dissipation [mW]
400
Operating Temperature[°C]
-40 to 100
Storage Temperature [°C]
-40 to 100
Common Standard
AEC-Q102 (Automotive Grade)
특징 :
- High Brightness Tri-Color LEDs
- Low height and improved color mixture made possible by flat frame structure.
- Silicon Resin Type
Supporting Information
배경
최근 자동차의 전자화, 고기능화가 가속화됨에 따라, 자동 속도 제어나 차간 거리 검출, 차선 검출 등 다양한 운전자 지원 기능이 도입되고 있습니다. 이와 같은 각종 기능이 동작하고 있는 상태를 계기판 등의 인디케이터에 표시하기 위해, 다채로운 색의 표현이 가능한 RGB 칩 LED의 수요가 높아지고 있습니다. 또한, RGB 칩 LED를 사용한 장식 조명으로, 차내 공간의 쾌적성이나 고급감을 연출하고자 하는 요구도 증가하고 있습니다.
이러한 상황에서, 로옴은 자체 제작 소자 기술을 통해 RGB 소자의 발광 특성을 세밀하게 제어하고, 혼색성을 높임으로써, 색 편차를 저감한 RGB 칩 LED를 개발하였습니다.
개요

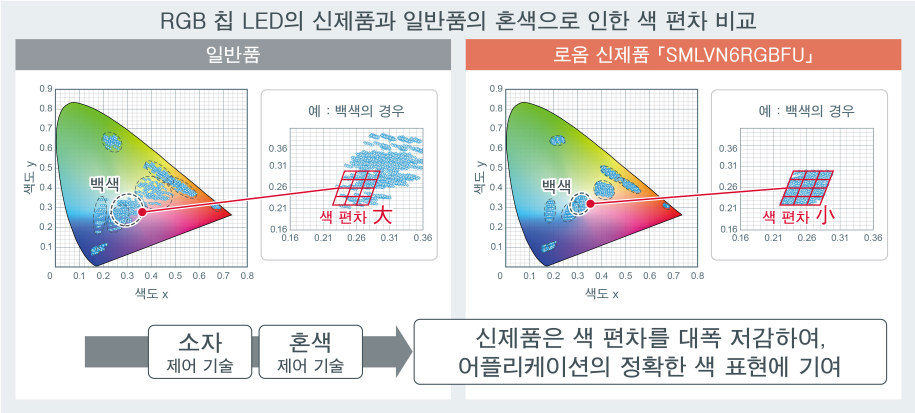

일반적으로 RGB 칩 LED를 원하는 색상으로 발광시키기 위해서는, 탑재된 적색 / 녹색 / 청색 (RGB) 각 소자의 색이나 밝기를 세밀하게 제어하는 기술과, 혼색성을 높이는 기술이 필요합니다. 로옴은, 소자의 제조 단계부터 고품질을 추구하는 일관 생산 체제를 통해, 일반품에 비해 소자의 색 편차를 억제하는데 성공하였습니다. 또한, RGB 칩 LED에 발생하기 쉬운 혼색으로 인한 색 편차를, 소자의 혼색 제어 기술을 통해 저감하여 자동차의 인테리어 등에서 요구되는 정확한 색 표현에 기여합니다. 뿐만 아니라, 로옴이 요구 사양에 따라 제공하는 색도 시뮬레이션 시스템을 사용하여, 색의 조합을 세밀하게 조정할 수 있도록 서포트하고 있습니다.
어플리케이션 예
◇기능 및 상태 표시용 인디케이터 : 계기판, CID, 내비게이션, 카 오디오, 히터 컨트롤 등
◇장식 조명 : 좌석 하단부 조명, 루프 조명, 도어 핸들 조명, 컵 홀더 조명 등
