SML-D22MUW
2색 타입 LED

독자적인 디바이스 기술로 고휘도, 고신뢰성을 실현하였습니다.

Product Detail


형명 | SML-D22MUWT86
상태 | 추천품
패키지 | SML-D22
포장 수량 | 3000
최소 포장 단위 | 3000
포장 사양 | Taping
RoHS | Yes

사양 :

Package Type

Dual Color / Mini-mold

LED Type

Standard

Application

Home appliance, Industrial Equipment, Helthcare, Amusement, Office equipment, PC, Data Storage

Package size[mm]

1.6x0.8 (t=0.55)

Emitting color

Yellowish-Green / Red

Dominant wave-length λD(Multi)(Typ.)[nm]

570 / 620

Number of Brightness Rank

4

Luminous Intensity(Multi)(Typ.)[mcd]

10 / 16

Forward Voltage VF (Typ.) [V]

2

IF @ VF [mA]

5

Chip Structure

AlGaInP

Power Dissipation [mW]

67 / 65

Operating Temperature[°C]

-40 to 105

Storage Temperature [°C]

-40 to 110

Find Similar

특징 :

N/A

Supporting Information



폭넓은 라인업을 보유한 로옴의 칩 LED.
이번에는 단색 타입 칩 LED와 동일한 사이즈 (1.6x0.8mm) 패키지로 2색 표현을 실현한 「SML-D2 시리즈」를 소개합니다.

특징

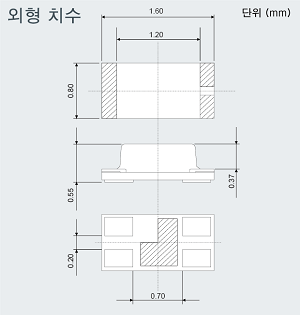

업계 최소 수준의 2색 칩 LED로 기기의 소형 ㆍ 박형화에 기여

업계 최소 수준의 2색 칩 LED로 기기의 소형 ㆍ 박형화에 기여

SML-D2 시리즈는 소자의 소형화와 더불어 지금까지 축적해온 PICOLEDTM*1)의 실장 기술 및 와이어 본딩*2) 기술을 구사함으로써, 단색 칩 LED와 동일한 사이즈의 1.6x0.8mm 패키지에 적색 ㆍ 녹색의 2색 칩 LED를 실장하였습니다.
또한, 1.2x0.8mm의 발광부에 2색 광원을 실장함에 따라 혼색성이 우수하여, 적색 및 녹색뿐만 아니라, 중간색도 표현할 수 있습니다.

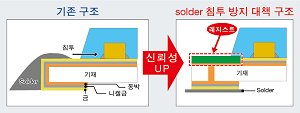

solder 침투 방지 대책으로 고신뢰성 확보

solder 침투 방지 대책으로 고신뢰성 확보

Au 도금 처리 전에 레지스트라는 스토퍼를 배치하여, 젖음성이 우수한 Au 패턴을 차단.
수지 내부로의 solder 침투를 방지함으로써 쇼트로 인한 불량을 해소하여, 신뢰성 향상에 기여합니다.

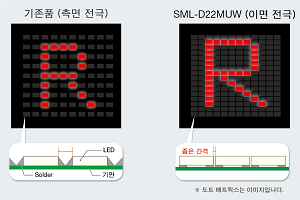

이면 전극으로 고정밀도 표현 가능

이면 전극으로 고정밀도 표현 가능

패키지에 이면 전극을 채용하여, 좁은 간격으로 실장이 가능합니다. 이에 따라, 도트 매트릭스 등에서 매우 높은 정밀도의 표시가 가능합니다.

라인업

제품명 순방향 전류
IF(mA)
순방향 전압
VF(V)
발광 파장
λD(nm)
광도
IV(mcd)
NEW SML-D22MUW M5 2.0 570 10
U5 1.9 620 16
☆ SML-D22VYW Y5 2.0 588 25
V5 1.85 629 16

☆:Under development

※색 조합은 검토 가능합니다.
※개발 단계의 제품에 대해서는, 사양이 변경되는 경우가 있습니다.

應用

  • 가전
  • 가전 제품
  • 공장 자동화

<용어 설명>

  • *1) PICOLEDTM
    웨어러블 단말기 및 모바일 기기 등 소형 휴대기기에 최적인 로옴의 초소형 ㆍ 박형 LED
  • *2) 와이어 본딩
    칩을 직접 기판 등에 실장하여, 금 ㆍ 알루미늄 ㆍ 동 등의 와이어로 배선하는 것
