RFL60TZ6S
650V 60A, TO-247-2L, 울트라 소프트 리커버리 타입, 울트라 패스트 리커버리 다이오드
신규 설계 비추천
RFL60TZ6S
650V 60A, TO-247-2L, 울트라 소프트 리커버리 타입, 울트라 패스트 리커버리 다이오드
기존 고객을 서포트하기 위해 생산하는 제품입니다. 신규 설계용으로는 판매하지 않습니다.
Product Detail
사양 :
Configuration
Single
Package Code
TO-247-2L
Number of terminal
2
VRM[V]
650
Reverse Voltage VR[V]
650
Average Rectified Forward Current IO[A]
60
IFSM[A]
320
Forward Voltage VF(Max.)[V]
1.5
IF @ Forward Voltage [A]
60
Reverse Current IR(Max.)[mA]
0.01
VR @ Reverse Current [V]
650
trr(Max.)[ns]
75
IF @ trr [mA]
500
IR @ trr [A]
1
Tj[℃]
175
Storage Temperature (Min.)[°C]
-55
Storage Temperature (Max.)[°C]
175
Package Size [mm]
20.95x15.94 (t=5.22)
특징 :
- Fast recovery / Ultra soft recovery type
- Low forward voltage
- High current overload capacity
Supporting Information
배경

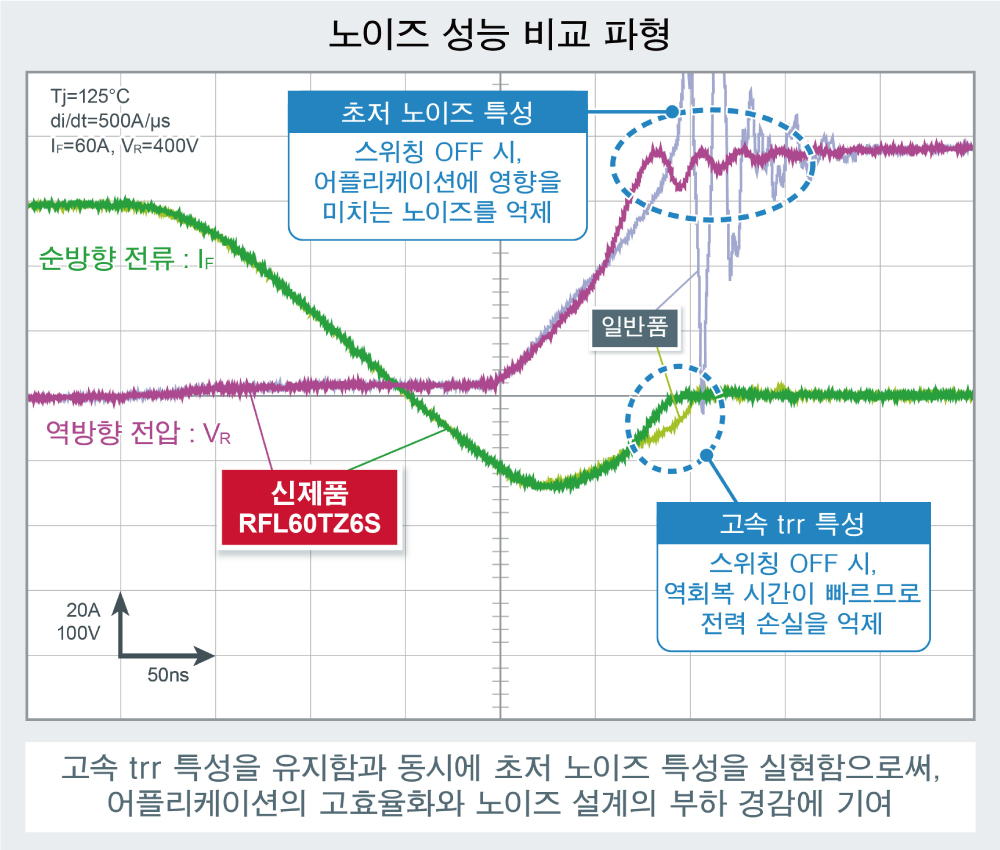

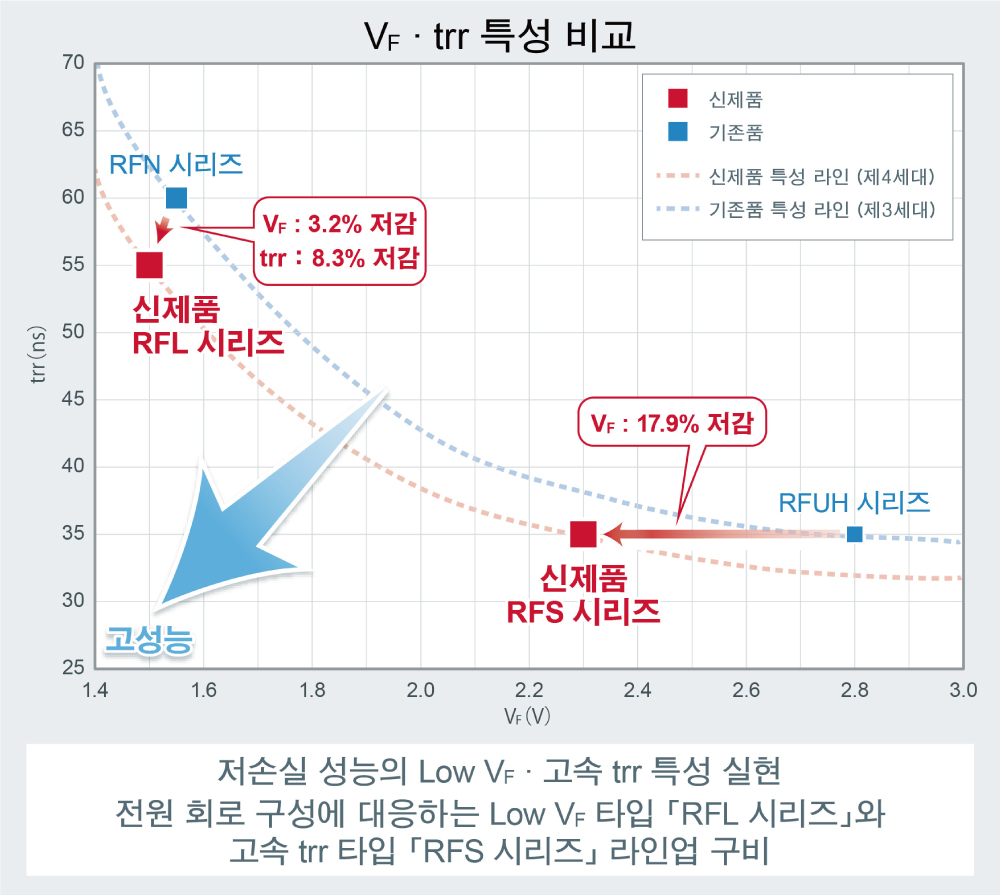

최근, 전 세계적인 전력 소비량의 증대에 따라, 전력의 유효 활용이 요구되고 있습니다. 그 중에서도 소비전력이 큰 백색가전이나, EV 충전 스테이션 등의 산업기기에서는 전원 회로의 고효율화뿐만 아니라, 노이즈 대책의 설계 부하 경감도 요구되고 있습니다. 이러한 상황에서 로옴은, 한층 더 고효율로 동작 가능한 Low VF 특성과 스위칭 OFF 시의 손실이 적어지는 고속 trr 특성을 동시에 실현하였으며, 스위칭 OFF 시의 초저 노이즈 특성을 실현한 신제품을 개발하였습니다.
어플리케이션 예
・에어컨, 세탁기, 냉장고 등의 PFC (Power Factor Correction) 회로
・EV 충전 스테이션 등의 2차측 정류 회로
・로봇, 컴프레서 등의 인버터 회로
・서버, 기지국 전원 등 각종 전원 기기

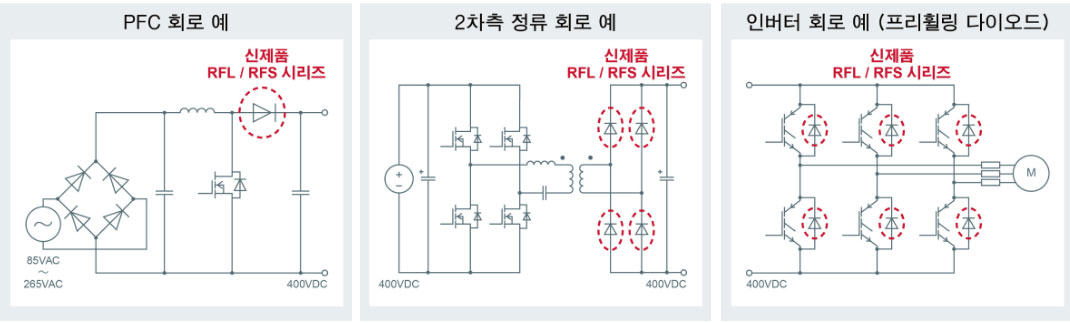

회로 구성 (토폴로지) 예
토폴로지 셀렉션
전원 회로 설계 시, 어플리케이션에 따라 입력전압이나 출력전압, 전력, 절연의 유무 등이 달라지므로, 요구 사양에 적합한 회로 구성 (토폴로지)을 선택해야 합니다.
로옴에서는, 각종 토폴로지에 대해 최적의 디바이스 정보를 게재한 토폴로지 셀렉션 페이지를 구비하고 있습니다.
https://www.rohm.co.kr/topology
