BD8876FV
커플링 콘덴서레스 라인 앰프
BD8876FV
커플링 콘덴서레스 라인 앰프
BD8876FV는 출력 커플링 콘덴서레스 라인 앰프입니다. 부전원 발생 회로를 내장하여, 정전압과 부전압을 모두 사용하여 라인 앰프를 구동함으로써, 그라운드 레벨을 기준으로 출력을 실행합니다. 이에 따라, 넓은 출력 dynamic range에서 단일 전원 5V로 2Vrms의 신호를 출력할 수 있어, 고전압 출력 레귤레이터를 삭감할 수 있습니다. 또한, 그라운드를 기준으로 하여 출력을 실행함에 따라, 출력 커플링 콘덴서 없이 다른 디바이스와 접속할 수 있습니다.
Product Detail
사양 :
Output Type
C-less
Number of Ch
2
Gain [dB]
6/9
Circuit Type
Inverted
Maximum Output [Vrms,RL=10kΩ]
3.5
Minimum Load [Ω]
550
Input Type
Analog
THD+N [%,RL=10kΩ]
0.003
S/N [dB]
112
PSRR [dB]
-65
Start Up Time [µs]
470
Stand-by Current [µA]
0.1
Power Supply Voltage (Min.) [V]
3
Power Supply Voltage (Max.) [V]
5.5
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
85
특징 :
- Possible to output 2Vrms with single-supply 5V
- Output Coupling Capacitor-less
- Variable Gain (+6dB / +9dB Typ.) [BD8876FV]
- Fixed Gain (+6.7dB Typ.) [BD8878FV]
- Integrated Negative Power Supply
- Ground-Referenced Outputs
- Integrated Short-Circuit and Thermal Protection
Reference Design / Application Evaluation Kit
-

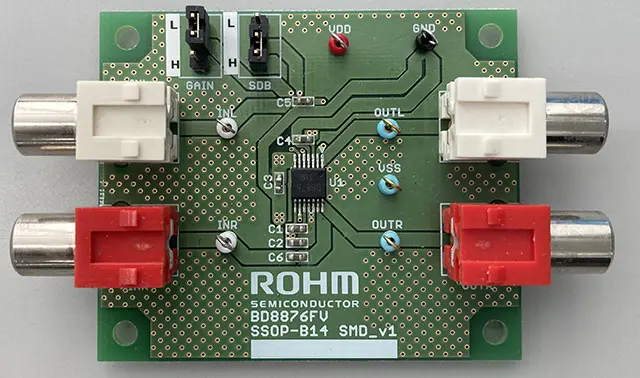

- Evaluation Board - BD8876FV-EVK-001
BD8876FV, BD8878FV are output coupling capacitor-less line amplifiers. These IC have a negative voltage generator built-in and generate the negative voltage from the supply voltage. It is possible to drive in a ground reference with both voltage of the supply voltage and the negative voltage.
