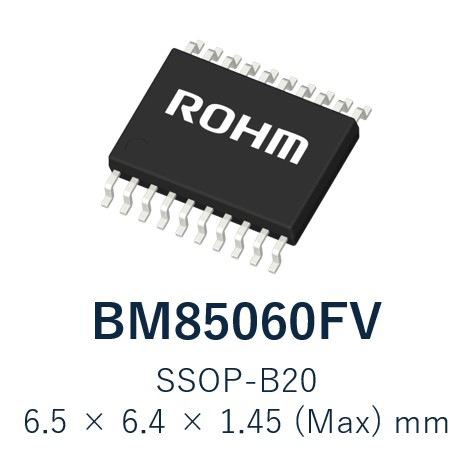

로옴 주식회사 (본사 : 교토)는 고효율 소형 AC-DC 전원의 실현에 기여하는 Totem Pole PFC※1 (이하, TP-PFC) 컨트롤러 IC 「BM85060FV」를 개발하였습니다. 본 제품은 GaN HEMT※2의 고주파 스위칭에 대응하는 MHz 대역에서의 동작이 가능합니다.
AC 어댑터나 프로젝터와 같은 민생기기, 소형 산업기기에 사용되는 300W~500W 급의 AC-DC 전원에 있어서 시스템 레벨 99％의 변환 효율을 실현할 수 있습니다. 이에 따라 전력 손실 및 발열을 억제할 수 있을 뿐만 아니라, 스위칭 주파수의 고주파화를 통해 주변 부품의 소형화가 가능하여 전원 회로의 스페이스 절약화에도 기여합니다.
또한, 무부하 시 소비전류는 일반품 대비 70％※ 낮은 150μA를 실현하였습니다. 이에 따라, 시스템의 대기전력을 쉽게 줄일 수 있어, DoE Level7※3 및 CoC Tier2※4의 에너지 절약 요구를 만족하는 전원 시스템 구축에 기여합니다.
뿐만 아니라, 낙뢰 서지 대책 회로 등 AC-DC 전원에 요구되는 각종 보호 기능을 내장하여, 설계 부하 경감 및 시스템의 신뢰성 향상에도 기여합니다.
신제품은 2026년 10월부터 판매를 개시하였으며 (샘플 가격 : 670엔 / 개, 세금 불포함), 온라인 판매에도 대응 (330W 설정 완료 제품) 하여 CoreStaff Online 및 Arrow.com, DigiKey, Mouser 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 「BM85060FV」를 탑재한 330W 출력의 TP-PFC 평가 보드도 구비하여 GaN HEMT를 채용한 고효율 AC-DC 전원 개발을 서포트합니다.
앞으로도 로옴은 GaN HEMT를 비롯한 파워 반도체와 그 성능을 최대화시키는 아날로그 IC를 조합한 파워 솔루션을 제공함으로써, 전자기기의 한차원 높은 소형화와 저전력화에 기여해 나갈 것입니다.
※2026년 10월 27일 로옴 조사
＜배경＞
최근 AC 어댑터 및 민생기기, 소형 산업기기에서는 고기능화에 따라 필요한 전력이 증가하는 한편, 기기의 소형화와 에너지 절감에 대한 요구도 높아지고 있습니다. 또한 에너지 효율 규제 강화에 따라, 동작 시의 변환 효율 향상과 무부하 시의 소비전력 저감이 동시에 요구되고 있습니다. 이러한 상황에서 기존의 Si (실리콘) 파워 반도체보다 고주파 스위칭이 가능한 GaN HEMT의 채용이 확대되고 있습니다.
또한 GaN HEMT와 TP-PFC 회로를 조합한 전원은 전력 손실을 크게 줄일 수 있어 고효율 · 소형화가 요구되는 기기용 전원의 유력한 솔루션으로 기대되고 있습니다. 기존의 TP-PFC 제어에는 MCU가 널리 사용되어 왔지만, 소형 전원기기에서는 소비전력이나 회로 규모, 비용뿐만 아니라 GaN HEMT의 고주파 스위칭을 구현하기 위한 제어도 과제였습니다.
로옴은 이러한 과제에 대응하여 GaN HEMT를 채용한 TP-PFC 회로를 저소비전력으로 제어함과 동시에 MHz 대역의 고주파 스위칭을 가능하게 하는 전용 컨트롤러 IC 「BM85060FV」를 개발하였습니다.
＜어플리케이션 예＞
・AC 어댑터
・프로젝터 등의 민생기기
・소형 산업기기
등, 주로 300W~500W급 고효율 · 소형 AC-DC 전원에 적합합니다.
＜용어 설명＞
- ※1 : Totem Pole PFC (TP-PFC)
- AC-DC 전원에 있어서, 입력 전원으로부터 공급되는 전력을 고효율로 이용하기 위한 PFC (Power Factor Correction : 역률 개선) 회로 방식의 일종. 기존의 PFC 회로에 사용되는 다이오드 브릿지를 스위칭 소자로 대체하면 도통 손실을 줄일 수 있다.
- ※2 : GaN HEMT
- GaN (질화 갈륨 / 갈륨 나이트라이드)이란, 차세대 파워 디바이스에 사용되는 화합물 반도체 재료. 일반적인 반도체 재료인 Si (실리콘)에 비해 물성이 우수하고 스위칭 속도가 빨라, 고주파수에서 동작한다. HEMT란, High Electron Mobility Transistor (고전자 이동도 트랜지스터)의 약칭이다.
- ※3 : DoE Level7
- 전자기기용 외부 전원을 대상으로 하는 미국 DoE (Department of Energy)의 에너지 효율 요구 기준이다. 동작 시의 전력 변환 효율과 무부하 시의 소비전력에 대해 엄격한 기준을 정하여 높은 에너지 절약 성능을 요구한다.
- ※4 : CoC Tier2
- 전자기기용 외부 전원을 대상으로 하는 유럽위원회 CoC (Code of Conduct)의 에너지 효율 요구 기준이다. 동작 시의 전력 변환 효율과 무부하 시의 소비전력에 대해 엄격한 기준을 정하여 높은 에너지 절약 성능을 요구한다.
GaN 고주파 스위칭 대응 TP-PFC 컨트롤러 IC 개발
높은 변환 효율과 낮은 대기전력을 실현하여, 소형 AC 전원의 저전력화에 기여
로옴 주식회사 (본사 : 교토)는 고효율 소형 AC-DC 전원의 실현에 기여하는 Totem Pole PFC※1 (이하, TP-PFC) 컨트롤러 IC 「BM85060FV」를 개발하였습니다. 본 제품은 GaN HEMT※2의 고주파 스위칭에 대응하는 MHz 대역에서의 동작이 가능합니다.
AC 어댑터나 프로젝터와 같은 민생기기, 소형 산업기기에 사용되는 300W~500W 급의 AC-DC 전원에 있어서 시스템 레벨 99％의 변환 효율을 실현할 수 있습니다. 이에 따라 전력 손실 및 발열을 억제할 수 있을 뿐만 아니라, 스위칭 주파수의 고주파화를 통해 주변 부품의 소형화가 가능하여 전원 회로의 스페이스 절약화에도 기여합니다.
또한, 무부하 시 소비전류는 일반품 대비 70％※ 낮은 150μA를 실현하였습니다. 이에 따라, 시스템의 대기전력을 쉽게 줄일 수 있어, DoE Level7※3 및 CoC Tier2※4의 에너지 절약 요구를 만족하는 전원 시스템 구축에 기여합니다.
뿐만 아니라, 낙뢰 서지 대책 회로 등 AC-DC 전원에 요구되는 각종 보호 기능을 내장하여, 설계 부하 경감 및 시스템의 신뢰성 향상에도 기여합니다.
신제품은 2026년 10월부터 판매를 개시하였으며 (샘플 가격 : 670엔 / 개, 세금 불포함), 온라인 판매에도 대응 (330W 설정 완료 제품) 하여 CoreStaff Online 및 Arrow.com, DigiKey, Mouser 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 「BM85060FV」를 탑재한 330W 출력의 TP-PFC 평가 보드도 구비하여 GaN HEMT를 채용한 고효율 AC-DC 전원 개발을 서포트합니다.
앞으로도 로옴은 GaN HEMT를 비롯한 파워 반도체와 그 성능을 최대화시키는 아날로그 IC를 조합한 파워 솔루션을 제공함으로써, 전자기기의 한차원 높은 소형화와 저전력화에 기여해 나갈 것입니다.
※2026년 10월 27일 로옴 조사
1개부터 구입 가능
＜배경＞
최근 AC 어댑터 및 민생기기, 소형 산업기기에서는 고기능화에 따라 필요한 전력이 증가하는 한편, 기기의 소형화와 에너지 절감에 대한 요구도 높아지고 있습니다. 또한 에너지 효율 규제 강화에 따라, 동작 시의 변환 효율 향상과 무부하 시의 소비전력 저감이 동시에 요구되고 있습니다. 이러한 상황에서 기존의 Si (실리콘) 파워 반도체보다 고주파 스위칭이 가능한 GaN HEMT의 채용이 확대되고 있습니다.
또한 GaN HEMT와 TP-PFC 회로를 조합한 전원은 전력 손실을 크게 줄일 수 있어 고효율 · 소형화가 요구되는 기기용 전원의 유력한 솔루션으로 기대되고 있습니다. 기존의 TP-PFC 제어에는 MCU가 널리 사용되어 왔지만, 소형 전원기기에서는 소비전력이나 회로 규모, 비용뿐만 아니라 GaN HEMT의 고주파 스위칭을 구현하기 위한 제어도 과제였습니다.
로옴은 이러한 과제에 대응하여 GaN HEMT를 채용한 TP-PFC 회로를 저소비전력으로 제어함과 동시에 MHz 대역의 고주파 스위칭을 가능하게 하는 전용 컨트롤러 IC 「BM85060FV」를 개발하였습니다.
＜어플리케이션 예＞
・AC 어댑터
・프로젝터 등의 민생기기
・소형 산업기기
등, 주로 300W~500W급 고효율 · 소형 AC-DC 전원에 적합합니다.
＜용어 설명＞
