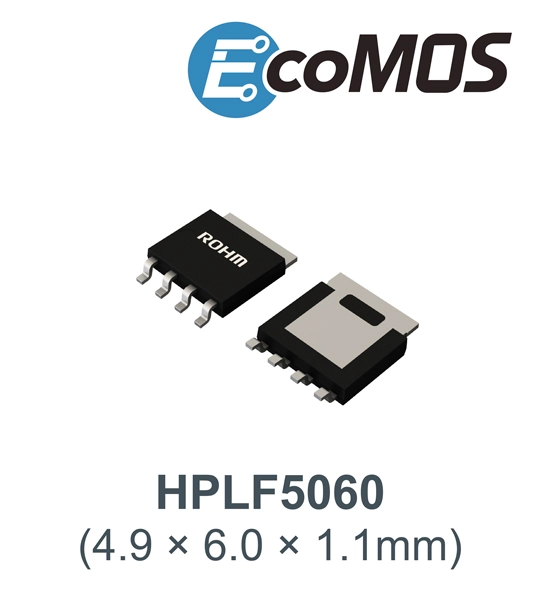

로옴 주식회사 (본사 : 교토)는 자동차의 안전 기능 및 보호 회로용으로 100V 내압 MOSFET 「RS4P063BPHZG」를 개발하였습니다.
신제품은 자동차 용도에서 표준적으로 사용되는 5060 사이즈 패키지로, 넓은 전압 범위에서 업계 최고 수준의 SOA※1 내량 (Wide-SOA)을 실현한 MOSFET입니다. 2차 항복※2의 발생을 억제하는 설계를 통해, 동등 사이즈 일반품 대비 약 5배 높은 SOA 내량을 실현하였습니다 (조건 : VDS=100V, PW=100μs). 이에 따라 에어백용 인플레이터 점화 회로 및 안전벨트 프리텐셔너의 구동 회로 등, 순간적으로 높은 전력 부하가 발생하는 차량용 어플리케이션의 신뢰성 향상에 기여합니다.
또한, 표준적인 5060 사이즈 패키지를 채용함으로써, 기존의 레이아웃을 활용한 대체 검토가 용이하여, 설계 변경에 따른 공수 및 비용도 줄일 수 있습니다.
신제품은 2026년 6월부터 양산을 개시하였습니다 (샘플 가격 450엔 / 개, 세금 불포함). 온라인 판매에도 대응하여 CoreStaff Online 및 Arrow.com 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 디자인 모델을 비롯한 각종 툴을 로옴 공식 Web 사이트에서 제공하여, 신속한 회로 검토를 서포트하고 있습니다.
로옴은 차량용 Wide-SOA 대응 MOSFET로서, HPLF8080 패키지 제품 (8.0×8.0mm) 및 TOLG (TO-Leaded with Gullwing) 패키지 제품 (9.9×11.7mm)의 개발에도 착수하였습니다. 앞으로도 자동차의 안전 기능 및 보호 회로용 제품 라인업을 확충해 나갈 예정입니다.
최근 자동차의 전장화에 따라 차량용 시스템에서는 고전압 및 고전류에 대한 대응이 요구되고 있습니다. 특히, 안전 기능이나 보호 회로의 경우, 이상 시나 긴급 시에 순간적으로 높은 전력 부하가 발생하기 때문에 구동하는 MOSFET에는 높은 SOA 특성이 요구됩니다.
지금까지 로옴은 AI 서버나 산업기기 전원용으로 Wide-SOA 특성을 지닌 제품 라인업을 구비하여, 세계적인 클라우드 플랫폼 기업의 권장 부품으로 선정되는 등, 폭넓은 실적을 축적해 왔습니다. 이러한 기술과 노하우를 자동차 분야에도 전개하여 신제품을 개발하였습니다.
＜어플리케이션 예＞
・에어백용 인플레이터 점화 회로
・안전벨트 프리텐셔너 구동 회로
・배터리 차단용 파이로퓨즈 구동 회로
・기타, 순간적으로 대전류 및 고전압 스트레스가 발생하는 차량용 안전 기능, 보호 회로
＜EcoMOS™ (에코모스) 브랜드＞
EcoMOS™는 파워 디바이스 분야에서 저전력화가 요구되는 어플리케이션에 최적인, 로옴의 실리콘 파워 MOSFET 브랜드입니다.
가전, 산업기기, 자동차기기 등 폭넓은 어플리케이션에 탑재되는 EcoMOS™는 노이즈 성능 및 스위칭 성능 등 다양한 파라미터에 따라 라인업을 전개하여, 용도에 적합한 제품을 선택할 수 있습니다.
EcoMOS™는 로옴 주식회사의 상표 또는 등록상표입니다.
＜용어 설명＞
※1 : SOA (Safe Operating Area)
디바이스가 파손되지 않고 안전하게 동작할 수 있는 전압 및 전류 범위. 이 안전 동작 영역을 벗어나게 되면 열폭주나 손상의 원인이 되기 때문에, 특히 돌입전류나 과전류가 발생하는 어플리케이션에서는 SOA 내량을 고려해야 한다. Wide-SOA는 고전압 영역에서도 2차 항복을 억제하여, 넓은 전압 및 전류 범위에서 안전 동작 영역을 확보할 수 있는 특성이다.
※2 : 2차 항복
고전압 인가 상태에서 전류를 흘리면, 소자 내부의 국소 부위에 대전류가 흘러 파괴되는 현상. 2차 항복 영역을 극복하게 되면 단시간의 고전력 펄스에 대한 내성을 향상시킬 수 있다.
업계 최고 수준※의 Wide-SOA를 실현한 MOSFET 개발
※2026년 7월 16일 현재 로옴 조사
로옴 주식회사 (본사 : 교토)는 자동차의 안전 기능 및 보호 회로용으로 100V 내압 MOSFET 「RS4P063BPHZG」를 개발하였습니다.
신제품은 자동차 용도에서 표준적으로 사용되는 5060 사이즈 패키지로, 넓은 전압 범위에서 업계 최고 수준의 SOA※1 내량 (Wide-SOA)을 실현한 MOSFET입니다. 2차 항복※2의 발생을 억제하는 설계를 통해, 동등 사이즈 일반품 대비 약 5배 높은 SOA 내량을 실현하였습니다 (조건 : VDS=100V, PW=100μs). 이에 따라 에어백용 인플레이터 점화 회로 및 안전벨트 프리텐셔너의 구동 회로 등, 순간적으로 높은 전력 부하가 발생하는 차량용 어플리케이션의 신뢰성 향상에 기여합니다.
또한, 표준적인 5060 사이즈 패키지를 채용함으로써, 기존의 레이아웃을 활용한 대체 검토가 용이하여, 설계 변경에 따른 공수 및 비용도 줄일 수 있습니다.
신제품은 2026년 6월부터 양산을 개시하였습니다 (샘플 가격 450엔 / 개, 세금 불포함). 온라인 판매에도 대응하여 CoreStaff Online 및 Arrow.com 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 디자인 모델을 비롯한 각종 툴을 로옴 공식 Web 사이트에서 제공하여, 신속한 회로 검토를 서포트하고 있습니다.
로옴은 차량용 Wide-SOA 대응 MOSFET로서, HPLF8080 패키지 제품 (8.0×8.0mm) 및 TOLG (TO-Leaded with Gullwing) 패키지 제품 (9.9×11.7mm)의 개발에도 착수하였습니다. 앞으로도 자동차의 안전 기능 및 보호 회로용 제품 라인업을 확충해 나갈 예정입니다.
1개부터 구입 가능
[V]
[A]
(10V)
[mΩ]
(10V)
[mΩ]
(10V)
[nC]
[pF]
Qualified
HPLF5060
HPLF8080
TOLG
☆ : Under Development
＜개발 배경＞
최근 자동차의 전장화에 따라 차량용 시스템에서는 고전압 및 고전류에 대한 대응이 요구되고 있습니다. 특히, 안전 기능이나 보호 회로의 경우, 이상 시나 긴급 시에 순간적으로 높은 전력 부하가 발생하기 때문에 구동하는 MOSFET에는 높은 SOA 특성이 요구됩니다.
지금까지 로옴은 AI 서버나 산업기기 전원용으로 Wide-SOA 특성을 지닌 제품 라인업을 구비하여, 세계적인 클라우드 플랫폼 기업의 권장 부품으로 선정되는 등, 폭넓은 실적을 축적해 왔습니다. 이러한 기술과 노하우를 자동차 분야에도 전개하여 신제품을 개발하였습니다.
＜어플리케이션 예＞
・에어백용 인플레이터 점화 회로
・안전벨트 프리텐셔너 구동 회로
・배터리 차단용 파이로퓨즈 구동 회로
・기타, 순간적으로 대전류 및 고전압 스트레스가 발생하는 차량용 안전 기능, 보호 회로
＜EcoMOS™ (에코모스) 브랜드＞
EcoMOS™는 파워 디바이스 분야에서 저전력화가 요구되는 어플리케이션에 최적인, 로옴의 실리콘 파워 MOSFET 브랜드입니다.
가전, 산업기기, 자동차기기 등 폭넓은 어플리케이션에 탑재되는 EcoMOS™는 노이즈 성능 및 스위칭 성능 등 다양한 파라미터에 따라 라인업을 전개하여, 용도에 적합한 제품을 선택할 수 있습니다.
EcoMOS™는 로옴 주식회사의 상표 또는 등록상표입니다.
＜용어 설명＞
