차량용 SoC에 적합한 확장성이 높은 전원 솔루션 개발 PMIC × DrMOS 조합으로, SoC에 최적인 전원 설계와 미래의 고성능화에 대응
로옴 주식회사 (본사 : 교토)는 ADAS (첨단 운전자 지원 시스템), DMS (운전자 모니터링 시스템), 센싱 카메라 등의 오토모티브 어플리케이션용 SoC※1에 대응하는 PMIC※2 「BD968xx-C 시리즈」와 DrMOS※3 「BD96340MFF-C」를 조합한 전원 솔루션을 개발하였습니다.

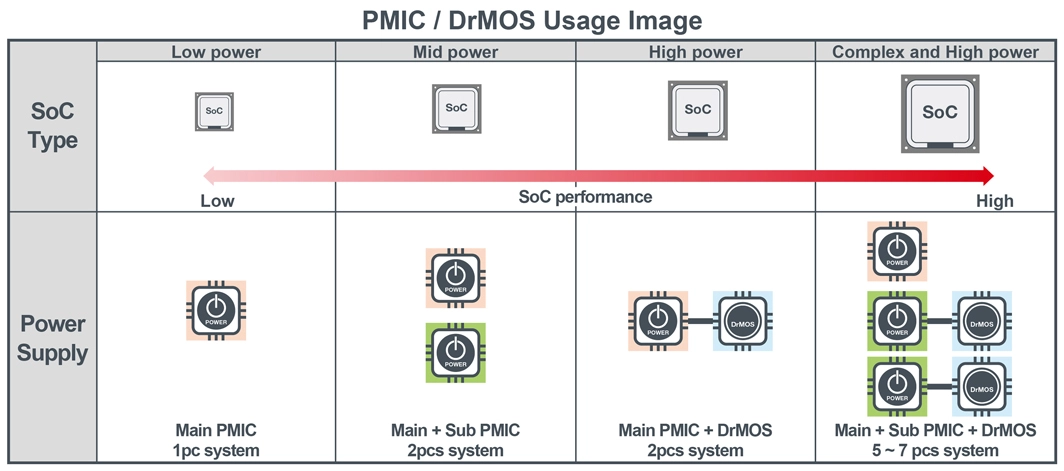

본 솔루션은 Main Configurable PMIC※4, Sub PMIC 및 DrMOS를 SoC의 용도 및 성능 요건에 따라 조합할 수 있습니다. 이에 따라, 보급형에서 고급형까지 폭넓은 SoC에 대응 가능합니다. 처리 성능 및 기능에 따라 확장성이 우수한 전원 구성을 실현하여 기종 전개 시의 공수 삭감 및 전원의 고효율화 등에 기여합니다. 또한, 본 솔루션을 구성하는 제품은 모두 자동차기기 신뢰성 규격 AEC-Q100에 준거하여 높은 신뢰성을 확보하였습니다.
Main PMIC는 차량용 SoC 용도에 필요한 출력전압 범위와 다양한 전원 시퀀스 제어 기능을 구비하여, SoC 메이커에 따라 대응이 가능하며, 나아가 SoC의 세대 및 그레이드에 따라 달라지는 전원 요구에도 유연하게 대응할 수 있습니다. 또한, 전압, 전류, 온도 모니터링 및 보호 기능을 내장하여, 자동차 용도에 요구되는 높은 신뢰성과 안전성을 확보하였습니다.

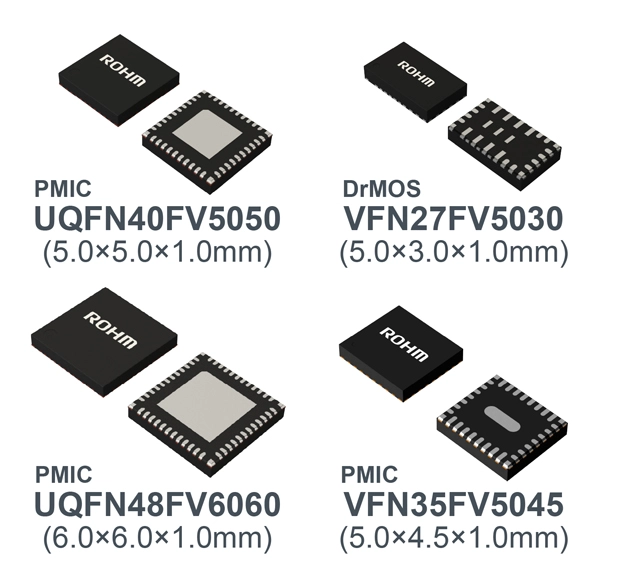

Main PMIC 「BD96803Qxx-C」, 「BD96811Fxx-C」는 보급형 SoC용으로 단품 사용이 가능한 제품입니다. 그리고, Main PMIC 「BD96805Qxx-C」와 Sub PMIC 「BD96806Qxx-C」는 DrMOS 「BD96340MFF-C」와 조합함으로써 SoC의 저전압 · 대전류화에도 대응 가능한 높은 확장성을 실현하였습니다.
신제품은 이미 양산 중이며, 자세한 사항에 대해서는 담당 영업이나 로옴 Web 사이트의 「문의 양식」을 통해 별도로 문의하여 주십시오.
＜개발 배경＞
최근 ADAS의 고도화 및 차량용 카메라의 고기능화, ECU 통합의 진전에 따라 차량용 SoC의 고성능화가 가속화되고 있습니다. 동시에 ECU 통합을 배경으로 하는 도메인 아키텍처※5로의 이행에 따라 메인 컨트롤러를 중심으로 한 시스템이 확대되고 있습니다. 이에 따라, SoC를 저전압 및 대전류로 구동하는 전원 설계 및, 고도의 전원 시퀀스 제어, 고신뢰성이 한층 더 요구되고 있습니다. 그러나, 기존의 전원 설계로는 SoC 메이커나 세대별로 달라지는 요건에 대해 개별적으로 대응할 필요가 있고, 모델 전개 시에도 회로를 다시 설계해야 함에 따라, 설계 공수 및 검증 부담이 발생한다는 과제가 있었습니다. 이러한 과제에 대응하여 로옴은 「Configurable」이라는 설계 개념을 바탕으로 PMIC와 DrMOS를 조합하여 유연하게 구성을 최적화할 수 있는 전원 솔루션을 개발하여, SoC의 성능 및 용도에 따른 효율적인 전원 설계와 미래의 고성능화에 대응할 수 있게 되었습니다.
하이파워 SoC : ADAS, DMS, 콕핏 통합 시스템 등
미들파워 SoC : 서라운드뷰 시스템, 주차 지원 시스템 등
로우파워 SoC : 센싱 카메라, Body계 제어, 각종 센서 제어 등
＜용어 설명＞
※1 : SoC (System-on-a-Chip)
1개의 기판 상에 CPU (Central Processing Unit), 메모리, 인터페이스 등을 통합한 집적회로. 높은 처리 능력 및 전력 효율, 실장 면적 삭감을 실현할 수 있어 자동차기기, 민생기기, 산업기기 분야에서 폭넓게 사용되고 있다.
※2 : PMIC (파워 매니지먼트 IC)
여러 개의 전원 계통을 내포하여 전원 관리, 시퀀스 제어 등을 실행하는 기능을 1chip에 탑재한 IC. DC-DC 컨버터 IC나 LDO, 디스크리트 부품 등을 개별적으로 사용하여 구성하는 회로에 비해, 실장 면적이나 개발 공수 등을 대폭적으로 삭감할 수 있으므로, 최근에는 자동차기기, 민생기기를 불문하고 여러 개의 전원 계통을 가진 어플리케이션에서 일반적인 디바이스로서 사용되고 있다.
※3 : DrMOS (닥터 모스)
MOSFET 및 게이트 드라이버 IC를 일체화한 모듈. 심플한 구성으로, 설계 공수 삭감뿐만 아니라 실장 면적 삭감 및 고효율 전력 변환도 실현할 수 있다. 또한, 게이트 드라이버 탑재를 통해 MOSFET의 구동이 안정화되어 높은 신뢰성을 확보할 수 있다.
※4 : Configurable PMIC
용도에 따라 출력전압 및 전원 시퀀스를 설정할 수 있어, SoC 및 시스템 사양의 차이에 따른 전원 구성이 용이한 전원 관리 IC.
※5 : 도메인 아키텍처 (Domain Architecture)
차량에 탑재되는 많은 ECU (Electronic Control Unit)를 기능 영역별로 구분하여 관리하는 구조.
각 도메인 (영역) 중에서 여러 개의 ECU를 총괄하는 상위 컨트롤 유닛을 도메인 컨트롤러라고 한다.
차량용 SoC에 적합한 확장성이 높은 전원 솔루션 개발
PMIC × DrMOS 조합으로, SoC에 최적인 전원 설계와 미래의 고성능화에 대응
로옴 주식회사 (본사 : 교토)는 ADAS (첨단 운전자 지원 시스템), DMS (운전자 모니터링 시스템), 센싱 카메라 등의 오토모티브 어플리케이션용 SoC※1에 대응하는 PMIC※2 「BD968xx-C 시리즈」와 DrMOS※3 「BD96340MFF-C」를 조합한 전원 솔루션을 개발하였습니다.
본 솔루션은 Main Configurable PMIC※4, Sub PMIC 및 DrMOS를 SoC의 용도 및 성능 요건에 따라 조합할 수 있습니다. 이에 따라, 보급형에서 고급형까지 폭넓은 SoC에 대응 가능합니다. 처리 성능 및 기능에 따라 확장성이 우수한 전원 구성을 실현하여 기종 전개 시의 공수 삭감 및 전원의 고효율화 등에 기여합니다. 또한, 본 솔루션을 구성하는 제품은 모두 자동차기기 신뢰성 규격 AEC-Q100에 준거하여 높은 신뢰성을 확보하였습니다.
Main PMIC는 차량용 SoC 용도에 필요한 출력전압 범위와 다양한 전원 시퀀스 제어 기능을 구비하여, SoC 메이커에 따라 대응이 가능하며, 나아가 SoC의 세대 및 그레이드에 따라 달라지는 전원 요구에도 유연하게 대응할 수 있습니다. 또한, 전압, 전류, 온도 모니터링 및 보호 기능을 내장하여, 자동차 용도에 요구되는 높은 신뢰성과 안전성을 확보하였습니다.
Main PMIC 「BD96803Qxx-C」, 「BD96811Fxx-C」는 보급형 SoC용으로 단품 사용이 가능한 제품입니다. 그리고, Main PMIC 「BD96805Qxx-C」와 Sub PMIC 「BD96806Qxx-C」는 DrMOS 「BD96340MFF-C」와 조합함으로써 SoC의 저전압 · 대전류화에도 대응 가능한 높은 확장성을 실현하였습니다.
신제품은 이미 양산 중이며, 자세한 사항에 대해서는 담당 영업이나 로옴 Web 사이트의 「문의 양식」을 통해 별도로 문의하여 주십시오.
＜개발 배경＞
최근 ADAS의 고도화 및 차량용 카메라의 고기능화, ECU 통합의 진전에 따라 차량용 SoC의 고성능화가 가속화되고 있습니다. 동시에 ECU 통합을 배경으로 하는 도메인 아키텍처※5로의 이행에 따라 메인 컨트롤러를 중심으로 한 시스템이 확대되고 있습니다. 이에 따라, SoC를 저전압 및 대전류로 구동하는 전원 설계 및, 고도의 전원 시퀀스 제어, 고신뢰성이 한층 더 요구되고 있습니다. 그러나, 기존의 전원 설계로는 SoC 메이커나 세대별로 달라지는 요건에 대해 개별적으로 대응할 필요가 있고, 모델 전개 시에도 회로를 다시 설계해야 함에 따라, 설계 공수 및 검증 부담이 발생한다는 과제가 있었습니다. 이러한 과제에 대응하여 로옴은 「Configurable」이라는 설계 개념을 바탕으로 PMIC와 DrMOS를 조합하여 유연하게 구성을 최적화할 수 있는 전원 솔루션을 개발하여, SoC의 성능 및 용도에 따른 효율적인 전원 설계와 미래의 고성능화에 대응할 수 있게 되었습니다.
＜PMIC 라인업＞
[V]
[V]
Phase
[mV]
1
2
3
4
5
6
7
to
5.5
0.3 to 3.3
0.5 to 3.3
0.5 to 3.3
4.0 to 5.0
＜어플리케이션 예＞
하이파워 SoC : ADAS, DMS, 콕핏 통합 시스템 등
미들파워 SoC : 서라운드뷰 시스템, 주차 지원 시스템 등
로우파워 SoC : 센싱 카메라, Body계 제어, 각종 센서 제어 등
＜용어 설명＞
각 도메인 (영역) 중에서 여러 개의 ECU를 총괄하는 상위 컨트롤 유닛을 도메인 컨트롤러라고 한다.
＜참고 : 관련 뉴스＞
・Telechips inc.의 차세대 콕핏용 전원 레퍼런스 디자인에 로옴의 SoC용 PMIC 채용
・SoC용 레퍼런스 디자인을 Nanjing SemiDrive Technology Ltd.와 공동 개발
＜소개 자료＞
Scalable Automotive
PMIC Solutions (PDF : 1.5MB)
