설계 자유도를 높이는 고성능 OP Amp 17기종 라인업 구비

TLRx728/BD728x

로옴 주식회사 (본사 : 교토)는 자동차기기, 산업기기, 민생기기 등 폭넓은 분야에서 사용 가능한 CMOS OP Amp 「TLRx728 시리즈」 「BD728x 시리즈」를 새롭게 개발하였습니다. 신제품은 낮은 입력 오프셋 전압※1, 낮은 노이즈, 높은 Slew rate※2를 균형 있게 실현한 「고성능 OP Amp」로, 풍부한 라인업을 구비하여 선택의 폭이 넓어집니다.
또한, Rail-to-Rail 입출력 대응으로, 전원전압 범위를 최대한으로 활용할 수 있어, 넓은 다이내믹 레인지를 확보할 수 있습니다.

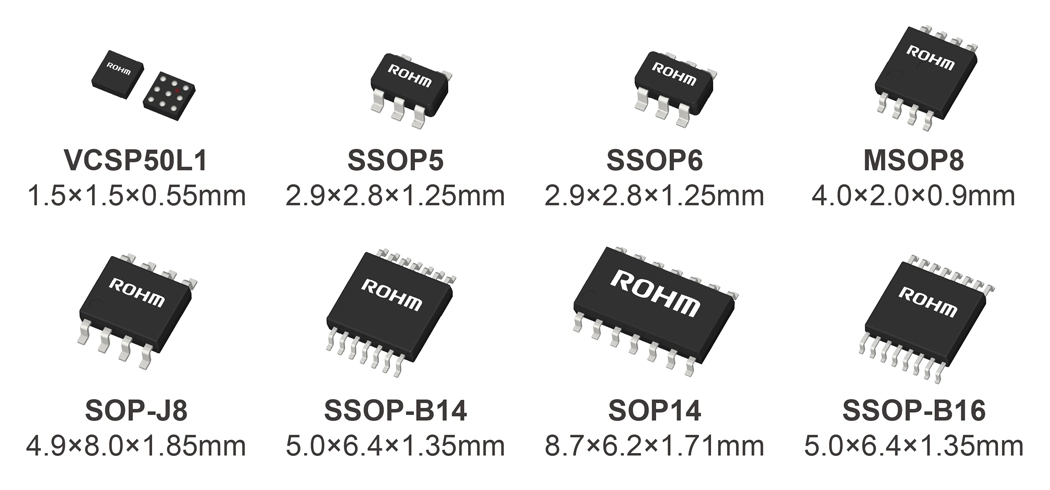

본 시리즈는 고정밀도가 요구되는 센서 신호 처리 및 전류 검출 회로, 모터 드라이버 제어, 전원 감시 시스템 등의 폭넓은 용도에 대응 가능합니다. 특정 용도에 한정되지 않고, 높은 범용성과 고성능을 동시에 실현할 수 있도록 설계하였습니다. 또한 1ch, 2ch, 4ch 구성과 더불어, 다양한 패키지를 전개함으로써 용도 및 기판 사이즈에 따라 최적의 제품을 선정할 수 있습니다.
신제품은 순차적으로 양산을 개시하고 있습니다 (샘플 가격 : 1ch 제품 280엔, 2ch 제품 350엔, 4ch 제품 480엔 / 개, 세금 불포함). 온라인 판매에도 대응하여 CoreStaff Online, Chip 1 Stop, DigiKey, Mouser 등 온라인 부품 유통 사이트에서 구입 가능합니다.
앞으로도 로옴은 시장 요구에 대응하는 고성능 아날로그 제품의 개발을 추진하여, 고객의 설계 자유도 향상에 기여해 나갈 것입니다.

1개부터 구입 가능

＜개발 배경＞

최근 자동차 시스템의 고도화 및 산업기기 로보틱스 분야에서의 센싱 정밀도 향상이 가속화되는 가운데, 미세한 전압 신호를 정확하게 처리할 수 있는 OP Amp의 수요가 급격하게 증가하고 있습니다. 특히, 센서 출력을 정확하게 증폭시키는 용도에서는 신호의 오차나 지연을 최소한으로 억제할 수 있어야 하기 때문에 입력 오프셋 전압, 노이즈, Slew rate와 같은 주요 특성을 균형 있게 실현하는 것이 요구됩니다.
이러한 요구에 대응하기 위해, 로옴은 주요 특성을 동시에 구현하여, 폭넓은 어플리케이션에 대응 가능한 새로운 시리즈를 개발하였습니다. 이에 따라 다양한 분야에서 안정적인 고정밀도 신호 처리를 실현할 수 있습니다.

Series Part No. Data Sheet ch Power Supply Input Offset Voltage (Max.) Noise Voltage Density (Typ.) Slew Rate (Typ.) Supply Current (Typ.) Shutdown AEC-Q100 Package
TLRx728
series		 ☆TLR728YG-C - 1 2.5V
to
5.5V		 150µV @25°C

550µV @All Temp

Drift 5.0µV/°C		 12nV/√Hz
@1kHz

30nV/√Hz
@10kHz		 10V/µs 1.70mA - ✓ SSOP5
NewTLR728G-LB PDF - -
☆TLR2728YFVM-C - 2 3.40mA - ✓ MSOP8
NewTLR2728YFJ-C PDF - ✓ SOP-J8
NewTLR3728GUL PDF ✓ - VCSP50L1
☆TLR4728YFV-C - 4 6.80mA - ✓ SOP14
BD728x
series		 NewBD7281YG-C PDF 1 2.5V
to
5.5V		 1.6mV @25°C

2.0mV @All Temp

Drift 4.0µV/°C		 12nV/√Hz
@1kHz

30nV/√Hz
@10kHz		 10V/µs 1.70mA - ✓ SSOP5
NewBD7281G-LB PDF - -
NewBD7280YG-C PDF ✓ ✓ SSOP6
NewBD7282YFVM-C PDF 2 3.40mA - ✓ MSOP8
NewBD7282FVM-LB PDF - -
NewBD7282YFJ-C PDF - ✓ SOP-J8
NewBD7282FJ-LB PDF - -
NewBD7284YFV-C PDF 4 6.80mA - ✓ SSOP-B14
NewBD7284FV-LB PDF - -
New BD7284F-LB PDF - - SOP14
NewBD7285FV-LB PDF ✓ - SSOP-B16

☆ : Coming soon

＜어플리케이션 예＞

자동차기기, 산업기기, 민생기기 전반
용도 예 : 센서 신호 처리, 전류 검출 회로, 모터 드라이버 제어, 전원 감시 시스템 등

＜용어 설명＞

※1 : 입력 오프셋 전압
OP Amp의 입력 단자 사이에서 발생하는 오차 전압.
※2 : Slew Rate
OP Amp의 출력전압이 시간당 얼마나 변화할 수 있는지를 나타내는 성능 지표. 수치가 높을수록 구형파나 신호 입력 시 출력이 빠르게 응답하여, 파형의 지연이나 왜곡을 방지할 수 있다.
