DC Brush 모터의 구동에 폭넓게 대응! 범용 모터 드라이버 IC 개발

2025월 11월 5일

BD60210FV/BD64950EFJ

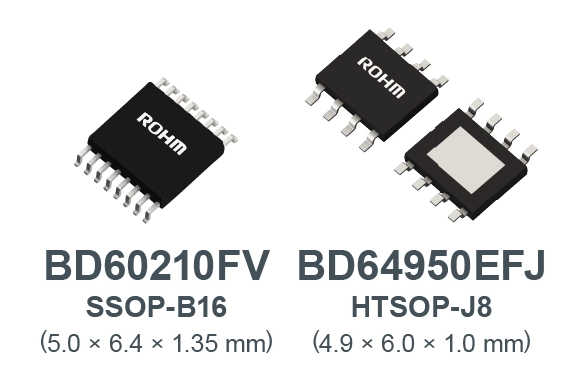

로옴 주식회사 (본사 : 교토)는 냉장고나 에어컨 등 백색가전을 비롯하여, 민생기기 및 산업기기용 DC Brush 모터의 구동에 폭넓게 대응하는 범용 모터 드라이버 IC 「BD60210FV」 (20V 내압 / 2ch) 및 「BD64950EFJ」 (40V 내압 / 1ch)를 개발하였습니다.
두 제품 모두 범용성이 높은 패키지를 채용하여, 새로운 설계에 도입하는 것뿐만 아니라, 회로 변경이나 파생 모델로의 전개, 설계 공통화에 높은 효과를 발휘합니다. 또한, 스탠바이 전류를 낮게 억제하여 (Typ : 0.0μA, Max : 1.0μA), 어플리케이션 대기 시의 저전력화에 크게 기여합니다.
「BD60210FV」는 DC Brush 모터 2개 또는 스테핑 모터 1개의 구동이 가능한 H-bridge※1 2회로 (2ch)의 다이렉트 PWM 제어※2 타입 모터 드라이버입니다. 승압이 필요하지 않은 H-bridge 회로 구성으로, 외장 부품을 최소한으로 억제하여 스페이스 절약 및 설계 간소화에 기여합니다.
「BD64950EFJ」는 H-bridge 1회로 (1ch)로, 다이렉트 PWM 제어 및 정전류 PWM 제어※3의 두가지 방식에 대응합니다. 낮은 ON 저항 설계로 발열을 억제하여, 효율적인 모터 구동을 실현할 수 있습니다. 또한, 40V 내압으로 고전압 (24V) 구동이 요구되는 DC Brush 모터에 대응할 수 있습니다.
신제품은 이미 양산을 시작하였으며 (샘플 가격 300엔 / 개, 세금 불포함), 온라인 판매에도 대응하여 Chip 1 Stop 및 CoreStaff Online 등 온라인 부품 유통 사이트에서 구입 가능합니다 (BD60210FV, BD64950EFJ). 또한, 어플리케이션의 개발 및 설계에 도움이 되도록 평가 보드 (BD60210FV-EVK-001, BD64950EFJ-EVK-001)도 구비하고 있습니다.
앞으로도 로옴은 민생기기 및 산업기기 분야의 모터 구동 솔루션을 확충하여, 사회의 쾌적성과 저전력화에 기여해 나갈 것입니다.

1개부터 구입 가능

＜개발 배경＞

최근 백색가전을 비롯하여 민생기기 및 산업기기 분야에서 제어 기구의 전동화가 가속화됨에 따라, 저전력을 실현하는 DC Brush 모터에 대한 요구가 높아지고 있습니다. 그리고 이러한 DC Brush 모터를 구동하는 모터 드라이버에는 설계의 공통화나 외장 부품의 삭감, 고신뢰성 및 소형 구성이 요구됨에 따라 비용과 설계 효율의 양립이 과제로 대두되고 있습니다.
로옴은 이러한 과제에 대응하여 범용성 · 스페이스 절약성 · 설계 용이성을 겸비한 「BD60210FV」, 「BD64950EFJ」를 개발하여 어플리케이션의 설계 효율과 성능 향상에 기여합니다.

　　
Part No. Data
Sheet		 Ch Supply
Voltage
VCC (Max.)
[V]		 Output
Current
IOUT (Max.)
[A]		 Function Circuit Current
at Stndby
ICCST (Max.)
[μA]		 Output
ON Resistance
RON (Typ.)
[Ω]		 Package Evaluation Board
NewBD60210FV PDF 2 20 1.0 Simple 1.0 0.95 SSOP-B16 BD60210FV-EVK-001
NewBD64950EFJ PDF 1 40 3.5 Current limit 1.0 0.55 HTSOP-J8 BD64950EFJ-EVK-001

＜어플리케이션 예＞

・민생기기
냉장고 (제빙기 회전 및 송풍기 밸브 제어), 에어컨 (루버 제어), 프린터 (트랙 이동)
로봇 청소기 (브러시 회전), 급탕기 및 전기밥솥 (밸브 제어), 가습기 (구동 팬 제어)
・산업기기
자동문 및 셔터 (동작 제어), 소형 컨베이어 (반송 제어), 전동 공구 (회전 제어)
기타 각종 소형 모터 제어

＜용어 설명＞

※1 : H-bridge
모터의 회전 방향을 제어하기 위해 사용되는 전자회로의 일종. 회로도 상에서 4개의 스위치 (트랜지스터나 MOSFET)가 H 형태로 배치되는 것에서 「H-bridge」라는 명칭을 사용한다.
※2 : 다이렉트 PWM 제어
PWM (펄스 폭 변조) 신호를 그대로 H-bridge 등에 전달하여 모터의 회전 속도를 직접 제어하는 방식. 모터에 공급되는 전압을 PWM의 듀티비로 조정. 회로 구성이 비교적 간단하고, 응답성도 높다.
※3 : 정전류 PWM 제어
모터에 흐르는 전류를 일정하게 유지하기 위해 PWM을 사용하는 제어 방식. 모터가 저속인 경우에도 토크를 유지할 수 있다. 정밀 제어를 필요로 하는 장치 등에서 사용된다.
