KINKI ROENTGEN INDUSTIRAL Co.,LTD.범용 전원
※국립 연구개발법인 과학기술진흥기구 연구 성과 전개 사업 (Super Cluster Program) 지원 사업

SiC를 통해 극적인 소형화 실현! 기존 대비 1/5! 500W 출력
X선 발생 장치용 전원

개요

X선 발생 장치용 범용 전원 시스템입니다. SiC를 채용함으로써 고효율화를 실현함과 동시에 저발열에 의한 시스템 전체의 소형화도 실현하였습니다.

효과

SiC를 통해 전력 손실을 2% 이상 삭감하였습니다. 또한, 외장 부품 및 냉각 기구의 소형화를 통해 전원 1W 당 용적을 기존 대비 약 1/5로 소형화하였습니다.

500W出力 X線発生装置用電源

500W 출력 X선 발생 장치용 전원

채용된 로옴 제품

NISSIN GIKEN Corporation유도 가열
※국립 연구개발법인 과학기술진흥기구 연구 성과 전개 사업 (Super Cluster Program) 지원 사업

완전 공냉화를 실현하여, 변환 효율 10% UP! 5kW / 10kW / 15kW 출력 고주파 전원NET-5S/NET-10S/NET-15S

개요

재료 개발 및 생산에 가열원으로 사용하는 고주파 전원입니다. SiC를 채용함으로써 고효율화를 실현하였습니다. 냉각 시스템을 수냉에서 공냉으로 대체할 수 있어, 경년열화 등으로 인한 용수 트러블이 없어집니다.

효과

・평균 10% 변환 효율 UP (Si-IGBT 타입과 비교)
・완전 공냉화 (수냉 없음)
・금속 용해 장치로 프로세스 시간 단축

5kW/10kW出力高周波電源

5kW / 10kW 출력 고주파 전원

채용된 로옴 제품

Fukushima SiC 응용기술연구소 주식회사펄스 전원
※국립 연구개발법인 과학기술진흥기구 연구 성과 전개 사업 (Super Cluster Program) 지원 사업

100kV 정도의 고전압 펄스에서도 30~50ns 정도의 신속한 turn-on 시간 실현 100kV / 240A-peak 출력
Bipolar 펄스 발생기SiC-Pulser

개요

범용 고전압 펄스 발생기입니다. 신속한 펄스 turn-on 시간으로, 예를 들어 박막 코팅 프로세스 등의 생산성 향상과 품질 개선을 실현합니다.

효과

SiC를 채용함으로서 100kV 정도의 고전압 펄스에서도 30~50ns 정도의 신속한 turn-on 시간 실현.

SiC-Pulser

SiC-Pulser

채용된 로옴 제품

KURITA Seisakusho Co.,Ltd. 펄스 전원
※국립 연구개발법인 과학기술진흥기구 연구 성과 전개 사업 (Super Cluster Program) 지원 사업

SiC의 고주파 특성을 통해, 펄스 플라즈마의 반복 주파수 200kHz 실현 1kW 출력
액체 속 펄스 플라즈마 발생 장치1kW 출력 데스크톱 MPP-HV04SiC

개요

SiC 파워 디바이스 모듈을 채용함으로써, 펄스 플라즈마의 반복 주파수 200kHz 실현.

효과

플라즈마 화학 반응을 컨트롤하기 위해서는 서브 μ ~ 수 μs의 펄스 플라즈마를 조작할 필요가 있습니다. SiC의 성능을 최대화하여, Si-IGBT로는 실현이 어려운 서브 μ 영역의 고주파 단펄스 플라즈마를 실현하였습니다.

채용된 로옴 제품

KURITA Seisakusho Co.,Ltd. 펄스 전원
※국립 연구개발법인 과학기술진흥기구 연구 성과 전개 사업 (Super Cluster Program) 지원 사업

30kHz~300kHz까지 커스텀 대응 가능한 하이파워 플라즈마 발생 장치3kW~ 출력 모델
액체 속 펄스 플라즈마 발생 장치3kW 출력 표준 MPP-HV※※ 시리즈 SiC

개요

SiC의 경우, 기존의 30kHz 영역에서 200kHz까지 하이파워 플라즈마 반응장 (反応場) 제공. 고객에 따라 한차원 높은 하이파워화, 300kHz화 등 커스텀 대응 가능합니다.

효과

플라즈마 부하측에서 종종 발생하는 단락 모드의 경우에도, SiC의 고온 특성을 활용하여, 과부하 내량 향상.

채용된 로옴 제품

IKS CO.,LTD. 에너지
※국립 연구개발법인 과학기술진흥기구 연구 성과 전개 사업 (Super Cluster Program) 지원 사업

SiC 파워 모듈 채용으로 40% 이상의 전력 손실 삭감 10kW 복합 축전 시스템I_DENCON 10kW

개요

PV*1및 EV*2의 충방전기 및 발전기, 축전지 등의 전원을 직류 BUS에 연결하여, 각 전원의 입출력을 제어할 수 있는 마이크로 스마트 그리드 시스템입니다. 현재의 시판품에 비해 70% 이상의 전력 손실을 삭감할 수 있습니다.

*1 PV : 태양광 발전 시스템
*2 EV : 전기 자동차

효과

모델 케이스의 경우, Si 디바이스를 사용한 제품에 비해 컨버터부에서만 40% 이상의 전력 손실 삭감 실현.

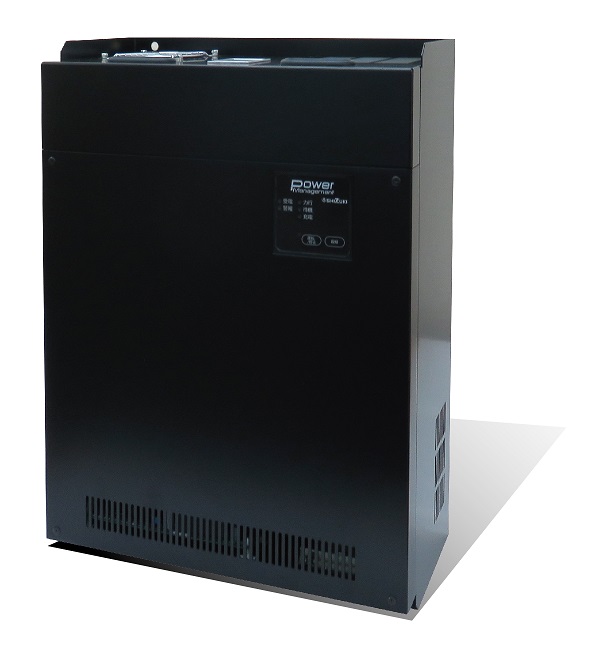

10kW複合蓄電システム

10kW 복합 축전 시스템

채용된 로옴 제품

IKS CO.,LTD. 에너지

SiC 파워 모듈 채용으로 40% 이상의 전력 손실 삭감 50kW 복합 축전 시스템I_DENCON 50kW

개요

PV*1및 EV*2의 충방전기 및 발전기, 축전지 등의 전원을 직류 BUS에 연결하여, 각 전원의 입출력을 제어할 수 있는 마이크로 스마트 그리드 시스템입니다. 현재의 시판품에 비해 70% 이상의 전력 손실을 삭감할 수 있습니다.

*1 PV : 태양광 발전 시스템
*2 EV : 전기 자동차

효과

모델 케이스의 경우, Si 디바이스를 사용한 제품에 비해 컨버터부에서만 40% 이상의 전력 손실 삭감 실현.

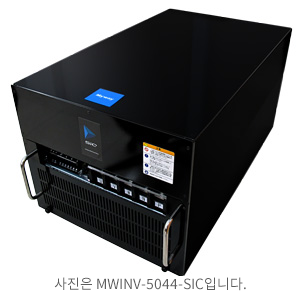

50kW 複合蓄電システム(®MSEG)

50kW 복합 축전 시스템(®MSEG)

Headspring Inc.SiC 구동 툴

SiC 디바이스의 구동 및 평가가 용이한 컴팩트한 실험 툴SiC 구동 및 평가용 실험 툴
Circuit Block for Power Electronics (HGCB-2A-401350)

개요

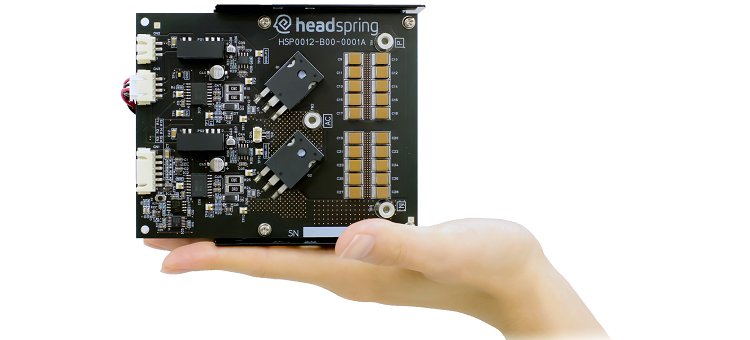

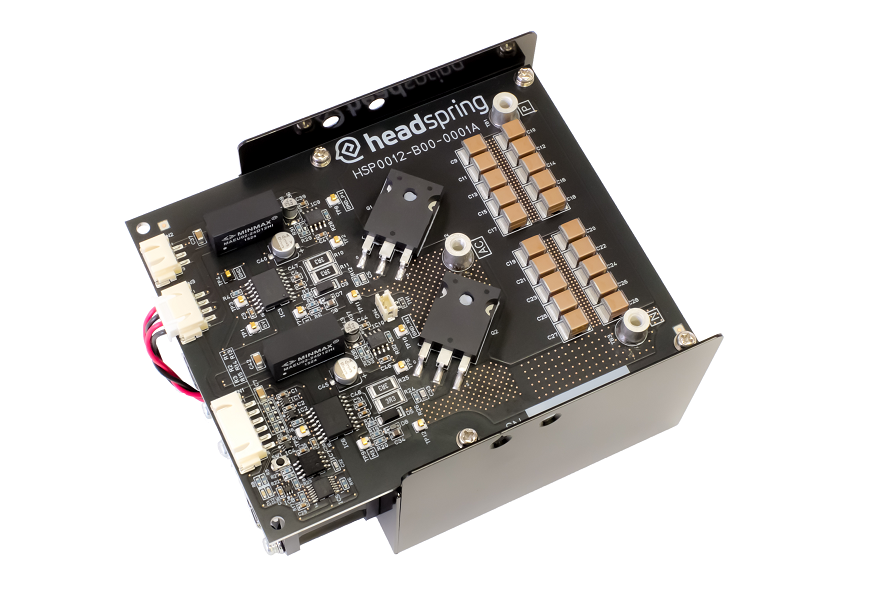

SiC 디바이스를 구동, 평가하기 위한 실험 장치. 주로 제품 개발의 상류 공정인 연구개발 또는 기능 테스트 등의 단계에서 SiC 디바이스의 응답성 및 손실 등을 확인할 수 있습니다.

효과

손바닥 크기 정도의 컴팩트한 사이즈로, 용량은 7.0kW.
SiC 디바이스 사용으로, 최대 200kHz의 스위칭 가능.
또한, Headspring Inc.의 컨트롤러와 조합 가능.

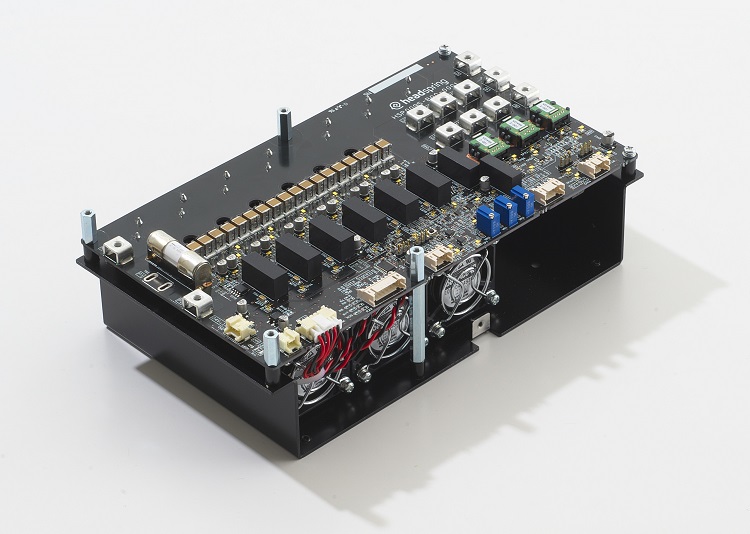

Circuit Block for Power Electronics



Circuit Block for Power Electronics(大きさ比較)

Circuit Block for Power Electronics

채용된 로옴 제품

TAMURA CorporationSiC 구동 툴

All In One / 낮은 common mode 노이즈 / 고속 응답게이트 드라이버 모듈DM 시리즈

개요

SiC MOSFET의 게이트 드라이브 전용 모듈입니다. DC/DC 컨버터와 전용 드라이브 회로를 내장한 일체형 모듈로, 파워 컨디셔너, 각종 인버터, 각종 컨버터, 각종 모터 드라이버에 최적인 제품입니다.

효과

설계 단계를 거치지 않고, SiC 파워 모듈을 간단히 구동할 수 있습니다. 전용 설계 트랜스를 통해, 낮은 common mode 노이즈를 실현하며, 자기 결합을 통해 고속 응답성을 달성하였습니다. SiC 파워 모듈과의 접합 기판도 제공 가능합니다.

SiCドライバモジュール 2DM180506CM/2DM180206CM

SiC 드라이버 모듈 2DM180506CM/2DM180206CM
