R6018VNX
600V 10A TO-220FM, 고속 다이오드 내장 PrestoMOS™
R6018VNX
600V 10A TO-220FM, 고속 다이오드 내장 PrestoMOS™
R6018VNX는 스위칭 용도에 최적인, 고속 다이오드 내장 제4세대 PrestoMOS™입니다.
Product Detail
사양 :
Package Code
TO-220FM
Applications
Motor, Inverter, LLC, PSFB
Number of terminal
3
Polarity
Nch
Drain-Source Voltage VDSS[V]
600
Drain Current ID[A]
10
RDS(on)[Ω] VGS=15V(Typ)
0.17
RDS(on)[Ω] VGS=Drive (Typ)
0.17
Total gate charge Qg[nC]
27
Power Dissipation (PD)[W]
61
Drive Voltage[V]
15
Trr (Typ)[ns]
68
Mounting Style
Leaded type
Storage Temperature (Min)[℃]
-55
Storage Temperature (Max)[℃]
150
Package Size [mm]
10.1x15.1 (t=4.8)
특징 :
- Fast reverse recovery time(trr)
- Low on-resistance
- Fast switching speed
- Drive circuits can be simple
- Pb-free plating ; RoHS compliant
- Halogen free mold compound
Supporting Information
배경
최근, 전 세계적으로 전력 소비량이 증대하여 전력의 유효 활용이 요구되는 상황에서, EV 충전 스테이션, 서버, 기지국 등의 산업기기 및 에어컨과 같은 백색가전에서도 한차원 높은 고효율화가 추진되고 있으며, 탑재되는 파워 반도체에도 전력 손실 억제가 더욱 요구되고 있습니다. 이러한 상황에서, 로옴은 PrestoMOS™의 기존품을 진화시켜, 동등 일반품 대비 낮은 ON 저항을 실현함으로써 어플리케이션의 한차원 높은 저소비전력화에 기여할 수 있는 신제품을 개발하였습니다.
개요
R60xxVNx 시리즈는 로옴의 최신 프로세스를 채용함으로써, 업계 초고속 역회복 시간 (trr)을 실현함과 동시에, 트레이드 오프 관계인 ON 저항을 동등 일반품 대비 최대 20% 저감하였습니다. 역회복 시간은 PrestoMOS™로서 기존품에서 달성한 업계 초고속 105ns (nanosecond) (TO-220FM 동등 패키지 비교)를 유지하여, 동등 일반품 대비 스위칭 시의 전력 손실을 약 17% 저감할 수 있습니다. 이러한 2가지 특징으로 동등 일반품 대비 어플리케이션의 고효율화에 크게 기여합니다.
특징

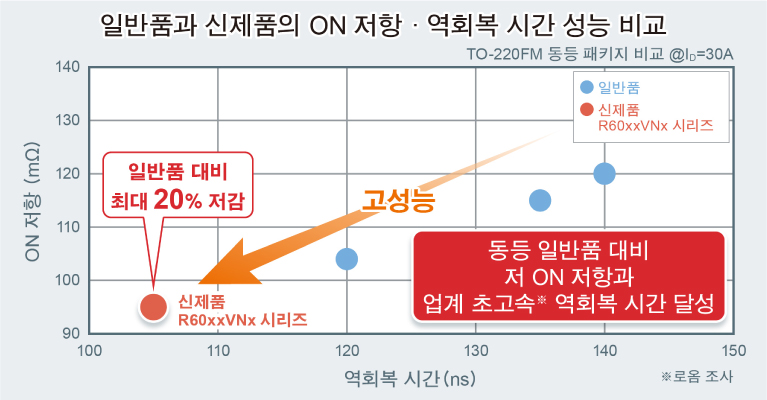

1. 업계 초고속 역회복 시간을 실현함과 동시에, 업계 최고 수준의 낮은 ON 저항 실현
PrestoMOS™ 「R60xxVNx 시리즈」는 로옴의 최신 프로세스를 채용함으로써, 단위 면적당 ON 저항을 저감하였습니다. 역회복 시간과 트레이드 오프 관계이므로 동시에 실현하기 어려운 저 ON 저항을 동등 일반품 대비 최대 20% 저감 (TO-220FM 동등 패키지 비교)하여, 각종 어플리케이션의 한차원 높은 저소비전력화에 기여합니다.

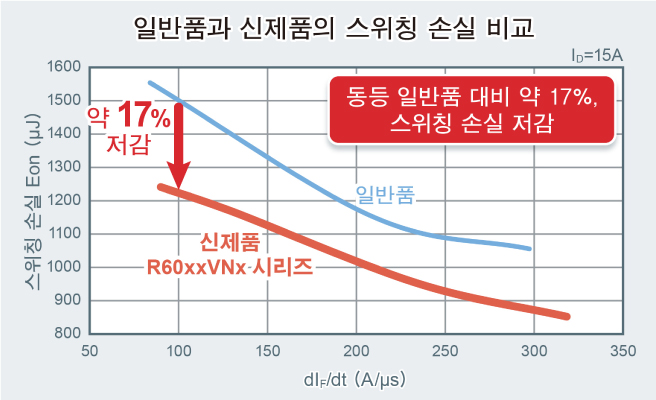

2. 업계 초고속 역회복 시간으로, 스위칭 손실 억제
일반적으로 프로세스를 미세화하는 경우, 저 ON 저항화 등의 기본 성능은 향상되지만, 트레이드 오프 관계인 역회복 시간은 특성이 열화됩니다. 로옴의 PrestoMOS™ 「R60xxVNx 시리즈」는 독자적인 고속화 기술을 구사함으로써, 동등 일반품 대비 낮은 ON 저항을 실현함과 동시에, 업계 초고속 역회복 시간 105ns (nanosecond) (TO-220FM 동등 패키지 비교)를 실현하였습니다. 불필요한 전류량을 억제할 수 있어, 동등 일반품 대비 스위칭 시의 전력 손실을 약 17% 저감할 수 있습니다.
상기 2가지 특징을 바탕으로, 고효율을 추구한 동기정류 승압 회로를 사용한 평가 보드에서의 비교 (ON 저항 60mΩ 클래스 제품 비교) 시에도 「R60xxVNx 시리즈」는 동등 일반품 대비 효율이 우수하여, 태양광 발전 인버터 및 무정전 전원 장치 (UPS)와 같은 어플리케이션의 저소비전력화에 크게 기여합니다.
어플리케이션 예
■EV 충전 스테이션, 서버, 기지국, 태양광 발전 인버터 (파워 컨디셔너), 무정전 전원 장치 (UPS) 등
■에어컨 등의 백색가전
■기타 각종 기기의 모터 드라이브 및 전원 회로 등
