업계 최소 회로전류※ 실현! 초소형 CMOS OP Amp 개발

※2025년 7월 17일 500nA 이하의 초저전류 제품 기준 로옴 조사

2025년 7월 17일

＜개요＞

TLR1901GXZ

로옴 주식회사 (본사 : 교토)는 동작 시의 회로전류를 업계 최소로 억제한 초소형 CMOS OP Amp 「TLR1901GXZ」를 개발하였습니다. 전지 및 충전식 배터리로 구동하는 휴대용 계측기 및 웨어러블 단말기, 실내용 검출기 등 소형 어플리케이션에서 계측 검출 앰프용으로 최적입니다.

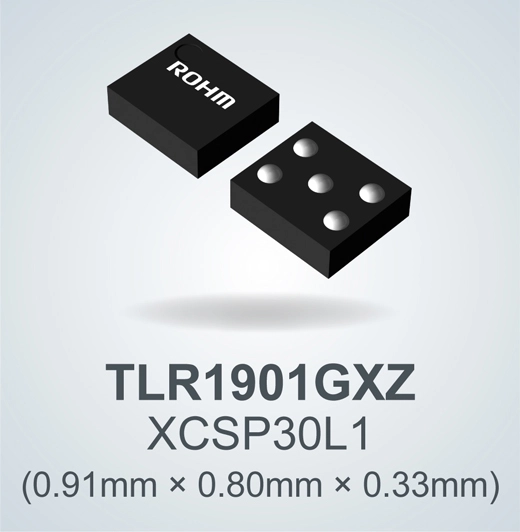

본 제품은 ball pitch를 0.35mm까지 좁힌 WLCSP※1를 채용함으로써 1mm×1mm 이하의 초소형화를 실현함과 동시에, 동작 시의 회로전류를 업계 최소인 160nA (Typ.)로 억제하여 초저소비전류화를 실현하였습니다. 이에 따라, 한정된 면적에서의 고밀도 실장이 가능할 뿐만 아니라, 배터리의 장수명화 및 장시간 구동에도 크게 기여합니다.
또한, 입력 오프셋 전압※2은 저소비전류 OP Amp로는 압도적인 0.55mV로 매우 낮아, 일반품 대비 약 45％ 저감을 실현하였습니다. 입력 오프셋 전압 온도 드리프트※3도 최대 7µV/℃를 보증하여, 외부 온도의 영향을 받기 쉬운 기기에서도 고정밀도 동작이 가능합니다.
로옴의 범용 저항기인 초소형 MCR004 (0402 사이즈) 및 MCR006 (0603 사이즈)을 OP Amp의 게인 조정 등 주변부품으로 함께 사용함으로써 한차원 높은 설계 자유도 향상에도 기여할 수 있습니다. 0402 사이즈로는 환경 부하를 저감한 완전 Pb-Free 타입의 MCR004E도 구비하고 있습니다.
신제품은 2025년 6월부터 월 2만개의 생산 체제로 양산을 개시하였습니다. 인터넷 판매도 개시하여 CoreStaff Online, Chip 1 Stop 등 온라인 부품 유통 사이트에서 구입 가능합니다 (샘플 가격 300엔 / 개, 세금 불포함). 초기 평가 및 대체 검토를 서포트하기 위해 IC 실장을 완료한 SSOP5로의 변환 기판도 구비하고 있습니다.
앞으로도 로옴은 소형화뿐만 아니라, 독자적인 초저소비전류 기술을 활용하여 OP Amp의 한차원 높은 저전력화를 추구해 나갈 것입니다. 또한, Low Noise, 낮은 오프셋, 전원전압 범위 확장과 같은 고성능화를 지속적으로 전개하여, 어플리케이션 제어의 고정밀도화를 통해 사회 과제 해결에 기여해 나갈 것입니다.

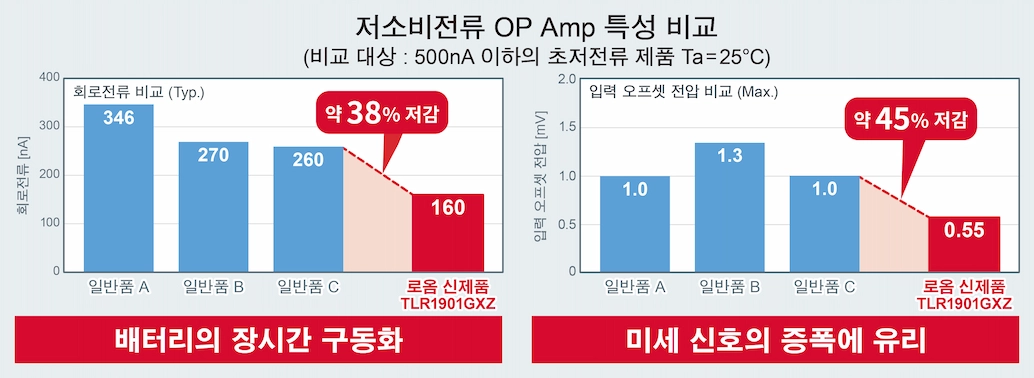

저소비전류 OP Amp 특성 비교

＜배경＞

최근 휴대용 계측기나 웨어러블 단말기 등 전지나 배터리로 구동하는 어플리케이션에서 한층 더 고도의 제어가 요구됨에 따라 온도, 습도 및 진동, 압력, 유량 등을 수치화하기 위한 센서 및 센서 신호를 증폭하는 OP Amp 역할의 중요도가 높아지고 있습니다. 그리고, 지속 가능한 사회의 실현 등을 배경으로 어플리케이션의 소형화, 저전력화가 긴급한 과제로 대두됨에 따라, 개별 디바이스에도 소형화 및 저전력화가 요구되고 있습니다.
로옴은 이러한 배경에 대응하기 위해, 지금까지 축적해온 독자적인 「프로세스 기술」 「패키지 기술」 「Nano나노 Energy에너지™ 회로 기술」을 한층 더 진화시켜, 「소형」 「저소비전류」 「고정밀도」 요구에 대응하는 OP Amp를 개발하였습니다.

＜제품 주요 특성＞

　　
품명 데이터
시트		 회로수 전원
전압
[V]		 회로
전류
Typ.
[nA]
(Ta=25℃)		 입력
오프셋
전압
Max.
[mV]
(Ta=25℃)		 입력
오프셋
전압
온도 드리프트
Max.
[μV/℃]		 동작
온도
[℃]		 패키지
[mm]
NewTLR1901GXZ PDF 1 1.7
~
5.5		 160 0.55 7.0 －40
~
＋85		 XCSP30L1
XCSP30L1
(0.91×0.80, H=Max. 0.33)

＜어플리케이션 예＞

・민생기기 : 웨어러블 단말기, 스마트 디바이스, 인체 감지 센서 등
・산업기기 : 가스 검출기, 화재 경보기, 휴대용 계측기, 각종 IoT 기기용 환경 센서 등

＜온라인 판매 정보＞

판매 시기 : 2025년 6월부터
판매 사이트 : CoreStaff Online, Chip 1 Stop 등
온라인 부품 유통 사이트에서 순차적으로 판매 예정
・판매 대상 품번 : TLR1901GXZ-E2

1개부터 구입 가능

  • CoreStaff
  • Chip 1 Stop

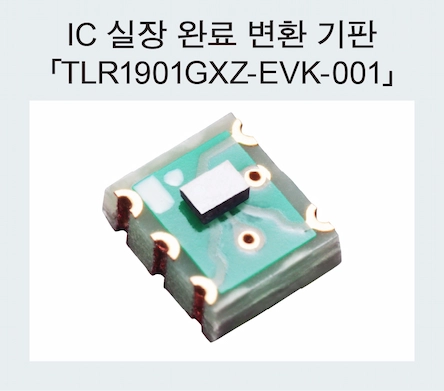

・IC 실장 완료 변환 기판 : TLR1901GXZ-EVK-001

IC 실장 완료 변환 기판 「TLR1901GXZ-EVK-001」

＜Nano Energy™ (나노 에너지)＞

Nano Energy™는 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」 「레이아웃」 「프로세스」의 3가지 첨단 아날로그 기술을 융합함으로써 나노 암페어 (nA)의 소비전류를 실현하는 초저소비전류 기술입니다.
배터리로 동작하는 IoT 기기 및 모바일기기의 구동 시간 연장뿐만 아니라, 소비전력의 증가를 억제하고자 하는 산업기기 등의 효율적인 동작에도 기여합니다.
https://www.rohm.co.kr/support/nano

Nano Energy™

・Nano Energy™는 로옴 주식회사의 상표 또는 등록상표입니다.

＜용어 설명＞

※1 : WLCSP (Wafer Level Chip Scale Package)
웨이퍼 상태로 단자의 형성 및 배선 등을 실시한 후 chip화한 초소형 패키지. 웨이퍼를 chip화한 후 수지로 몰딩하여 단자 등을 형성하는 일반적인 패키지와 달리, 패키지를 내부 반도체 chip과 동일한 크기로 만들 수 있어 패키지의 소형화가 가능하다.
※2 : 입력 오프셋 전압
OP Amp의 입력 단자 사이에서 발생하는 오차 전압.
※3 : 입력 오프셋 전압 온도 드리프트
온도의 상승, 하강으로 인해 입력 오프셋 전압이 변동하는 것. 이 변화량이 작을수록 고정밀도 OP Amp라고 할 수 있다.

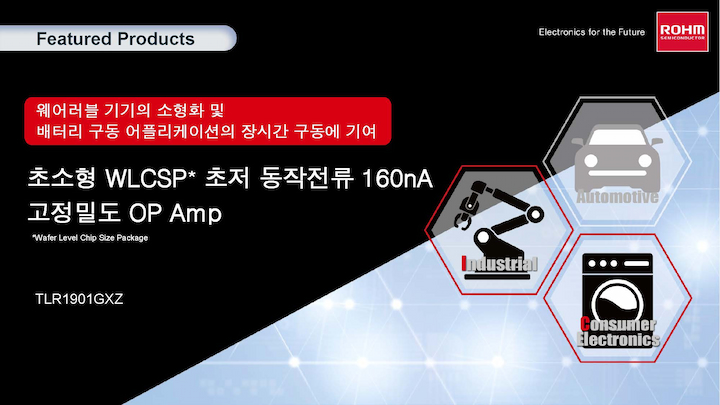

＜신제품 프레젠테이션 "Featured Products"＞

Featured Products
초소형 WLCSP 초저 동작전류 160nA
고정밀도 OP Amp
TLR1901GXZ
