부전압 · 고전압 (40V / 80V) 대응! 고정밀도 전류 검출 앰프

2025년 3월 25일

＜개요＞

Press picture

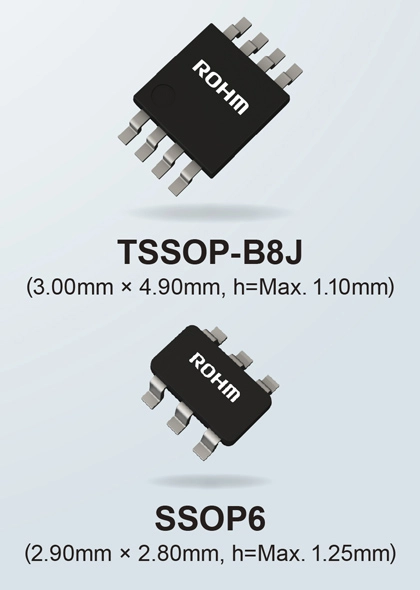

로옴 주식회사 (본사 : 교토)는 자동차기기 신뢰성 규격 AEC-Q100※1에 준거하는 고정밀도 전류 검출 앰프 「BD1423xFVJ-C」 및 「BD1422xG-C」를 개발하였습니다. TSSOP-B8J 패키지를 채용한 「BD1423xFVJ-C」는 ＋80V의 입력전압에 대응하여, 48V 전원 구동의 DC-DC 컨버터, 이중화 전원, 보조기기 배터리, 전동 컴프레서 등의 고전압 환경용으로 적합합니다. 게인 설정에 따라 「BD14230FVJ-C」 「BD14231FVJ-C」 「BD14232FVJ-C」의 3개 기종을 구비하고 있습니다. 소형 SSOP6 패키지를 채용한 「BD1422xG-C」는 ＋40V의 입력전압에 대응하여, Body계 및 드라이브계 도메인에서 사용되는 5V / 12V 구동의 전원 네트워크에서의 전류 모니터링이나 보호 (과전류 검출) 등 스페이스 절약이 요구되는 자동차기기에 최적입니다. 게인 설정에 따라 「BD14220G-C」 「BD14221G-C」 「BD14222G-C」의 3개 기종을 구비하고 있습니다.
전류 검출 앰프는 회로에 흐르는 전류를 간접적으로 측정하기 위한 증폭기입니다. 션트 저항기※2에서 발생하는 미세한 전압 강하를 증폭시킴으로써, 측정 가능한 전압 신호로 변환하는 역할을 담당하여, 시스템의 제어 및 모니터링 등에 사용됩니다.

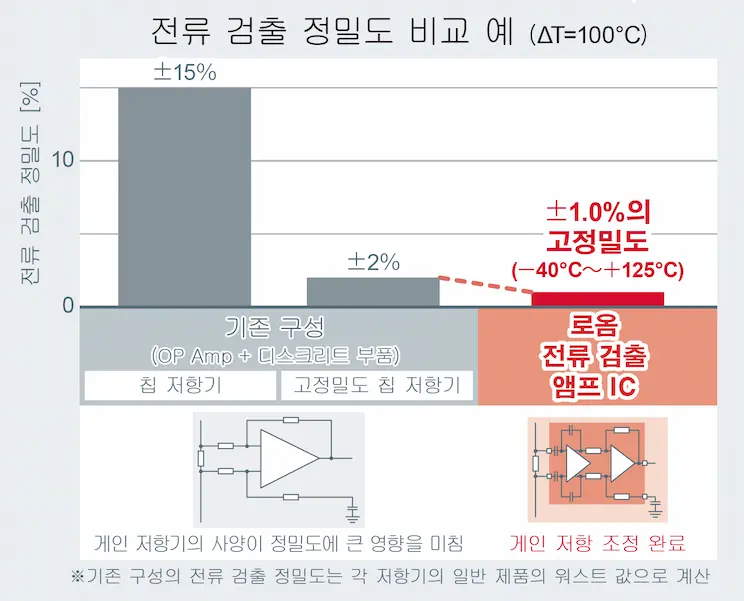

전류 검출 정밀도 비교 예 (ΔT=100℃)

신제품은 OP Amp와 디스크리트 부품으로 조합한 기존의 OP Amp 회로 구성을 1 패키지에 집적함으로써 스페이스 절약화를 실현하였습니다. 션트 저항기를 접속하는 것만으로 전류 검출이 가능합니다. 또한, 입력단에 초퍼 앰프※3, 후단에 오토 제로 앰프※4를 채용한 2단 앰프 구성을 채용하였습니다. 게인 정밀도를 결정하는 저항을 IC 내부에서 매칭시킴으로써, 온도 변화의 영향을 억제함과 동시에 ±1％의 고정밀도로 안정적인 전류 검출이 가능합니다.
또한, 노이즈 대책용 RC 필터 회로를 외장하는 경우에도 전류 검출 정밀도가 유지되므로, 설계 공수 삭감에도 기여합니다. -14V의 부전압에 대한 내성을 구비하여 역기 전력, 역접속, 부전압 입력에 대응합니다. 전동 차량 (xEV) 등에서 사용되는 48V 전원에 대응하는 ＋80V 입력전압 제품도 라인업으로 구비하여, 자동차기기 용도의 다양한 요구에 대응합니다.
신제품은 2025년 2월부터 양산 (샘플 가격 450엔 / 개, 세금 불포함)을 개시하였으며, 월 10만개의 생산 체제로 공급 예정입니다. 생산 거점은, 전공정 로옴 하마마츠 주식회사 (하마마츠), 후공정 ROHM Integrated Systems (Thailand) Co., Ltd. (태국) 및 ROHM Electronics Philippines, Inc. (필리핀)입니다. 인터넷 판매도 개시하여 CoreStaff™ Online, Chip 1 Stop™ 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 어플리케이션 설계 시의 신속한 평가를 위해 평가 보드도 구비하였습니다. 앞으로도 로옴은 자동차기기에서 요구되는 고정밀도화, 신뢰성 향상에 기여할 수 있는 최적의 솔루션을 제공해 나갈 것입니다.

＜배경＞

최근, 자동차기기 시장에서는 기존의 5V / 12V 전원과 더불어, 전동 차량의 보급에 따라 48V 전원으로 구동하는 시스템의 탑재가 증가하고 있습니다. 또한, 다기능화의 가속화에 의해 다양한 어플리케이션에서 모니터링 및 제어의 필요성이 높아짐에 따라, 고정밀도의 전류 검출이 중요시되고 있습니다.
로옴의 전류 검출 앰프는 지금까지 축적해온 아날로그 기술을 통해 이러한 시장 요구에 대응하여 고정밀도, 부전압에 대한 내성, 고내압에 대응하는 전류 검출을 실현함으로써 전동 차량 등 자동차기기의 안전성과 신뢰성 향상에 기여합니다.

＜제품 라인업＞

품명 데이터
시트		 동상
모드
전압
VCM
[V]		 게인
GAIN
(Max.)
[V/V]		 게인
정밀도
GERR
(Max.)
[％]		 오프셋
전압
VOS
(Max.)
[mV]		 전원
전압
VDD
[V]		 소비
전류
IDD
(Typ.)
[μA]		 입력
전류
IVINM
(Max.)
[μA]		 주파수
대역폭
BW
(Typ.)
[kHz]		 동작
온도
Topr
[℃]		 오토모티브
대응
AEC-
Q100		 패키지
[mm]
New
BD14230FVJ-C		 PDF －14
～
＋80		 20 ±1.0
(10ppm/℃)		 ±0.5
(0.4μV/℃)		 2.7
～
18		 300 ±1.0 40 －40
～
＋125		 ✓ TSSOP-B8J
TSSOP-B8J
(3.00×4.90, h=Max. 1.10)
New
BD14231FVJ-C		 PDF 50 ✓
New
BD14232FVJ-C		 PDF 100 ✓
New
BD14220G-C		 PDF －14
~
＋40		 25 ±1.0
(10ppm/℃)		 ±0.5
(10μV/℃)		 2.7
~
5.5		 240 ±1.0 40 －40
~
＋125		 ✓ SSOP6
SSOP6
(2.90×2.80, h=Max. 1.25)
New
BD14221G-C		 PDF 50 ✓
New
BD14222G-C		 PDF 100 ✓

산업기기용 전류 검출 앰프 「BD1421x-LA」도 구비하고 있습니다.

＜어플리케이션 예＞

・48V 전원 계통용 「BD1423xFVJ-C」 : 이중화 전원, 보조기기 배터리, DC-DC 컨버터, 전동 컴프레서 등
・5V / 12V 전원 계통용 「BD1422xG-C」 : Body DCU (Domain Control Unit), Body ECU (Electronic Control Unit) 등

＜온라인 판매 정보＞

CoreStaff™ Online, Chip 1 Stop™ 등
온라인 부품 유통 사이트에서 구입 가능
(판매 시기 : 2025년 2월부터 순차적으로 발매)



1개부터 구입 가능

  • CoreStaff™ Online
  • Chip 1 Stop

판매 대상 제품 :

제품 형명 평가 보드 이미지
BD14230FVJ-CE2 BD14230FVJ-EVK-001 BD1423xFVJ-EVK-001
74mm × 44mm
BD14231FVJ-CE2 BD14231FVJ-EVK-001
BD14232FVJ-CE2 BD14232FVJ-EVK-001
BD14220G-CTR BD14220G-EVK-001 BD1422xG-EVK-001
74mm × 44mm
BD14221G-CTR BD14221G-EVK-001
BD14222G-CTR BD14222G-EVK-001

＜용어 설명＞

※1 : 자동차기기 신뢰성 규격 「AEC-Q100」
자동차 메이커와 미국의 전자 부품 메이커로 구성된 단체 (AEC : Automotive Electronics Council)에서 제정한 자동차기기용 전자 부품의 신뢰성 규격. Q100은 집적회로 (IC)에 적용되는 규격이다.
※2 : 션트 저항기
전류 경로에 직렬로 삽입되어, 양단의 전위차를 측정함으로써 회로의 전류를 검출하기 위한 저항기.
※3 : 초퍼 앰프
신호의 오프셋이나 노이즈를 최소화하기 위해 사용되는 앰프 회로. 주로 미약한 직류 신호나 저주파의 미세한 신호를 높은 정밀도로 증폭시킬 때 사용된다.
※4 : 오토 제로 앰프
신호의 정밀도를 높이기 위해, 오프셋 전압 (불필요한 노이즈나 오차)을 자동적으로 보정하는 기능을 하는 증폭기.
내부 회로에서 샘플링과 보정을 반복하여, 동작 중에도 오프셋 전압을 억제한다. 매우 높은 정밀도가 요구되는 측정 및 신호 처리에 적합하다.

주) 「CoreStaff™」, 「Chip 1 Stop™」는 각사의 상표 또는 등록상표입니다.

＜신제품 프레젠테이션 "Featured Products"＞

Featured Products
자동차기기 신뢰성 규격 AEC-Q100 준거 전류 검출 앰프
BD1422xG-C (12V / 24V System)
BD1423xFVJ-C (12V / 24V / 48V System)
(PDF : 1.5MB)
