업계 최고 수준※의 방사 강도! 소형 · 면실장 근적외선 LED 개발

※2025년 3월 로옴 조사 (소형 NIR LED 제품 기준)

2025년 3월 13일

＜개요＞

Press picture

로옴 주식회사 (본사 : 교토)는 VR / AR※1 기기 및 산업용 광 센서, 인체 감지 센서 등의 어플리케이션에 대응하는 면실장 타입의 근적외선 (NIR)※2 LED로 소형 Top view 타입 제품 라인업을 새롭게 구비하였습니다.

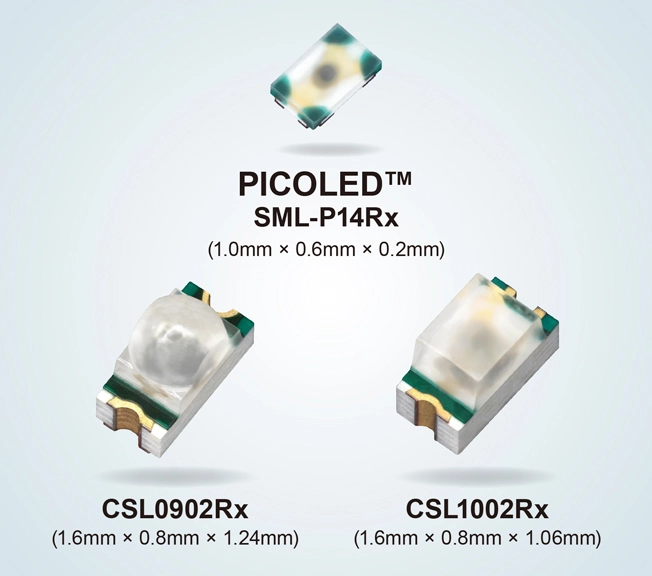

신제품은 3개의 패키지 구성으로 6기종을 전개합니다. 초소형 (1.0×0.6mm) & 초박형 (0.2mm) PICOLED피코레드™ 시리즈※3로 「SML-P14RW」와 「SML-P14R3W」의 2기종, 업계 표준 사이즈 (1.6×0.8mm)로 좁은 지향각 특성을 지닌 원형 렌즈 타입 「CSL0902RT」와 「CSL0902R3T」, 넓은 범위에 빛을 방사하는 플랫 렌즈 타입 「CSL1002RT」와 「CSL1002R3T」의 4기종을 구비하였습니다. 패키지에 따라 850nm (SML-P14RW는 860nm)와 940nm의 파장을 구비하여 용도에 따라 선택 가능합니다. 850nm는 포토 트랜지스터 및 카메라 수광 소자와의 밸런스가 우수하여, VR / AR의 시선 추적이나 물체 검출 등 고감도가 요구되는 용도에 최적입니다. 반면에 940nm는 태양광의 영향을 잘 받지 않아, 발광 시에 적색으로 보이지 않기 때문에 인체 감지 센서 등에 적합합니다. 또한, 펄스 옥시미터와 같은 생체 센싱 용도에서는 혈류 및 산소 포화도 (SpO2)의 계측에도 이용됩니다.

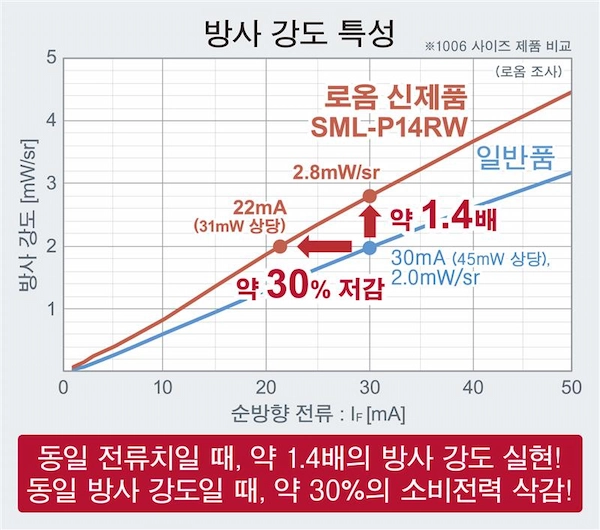

방사 강도 특성

광원에는 자사 제조에서 축적해온 독자적인 기술을 활용하여 발광층 구조를 최적화한 NIR 소자를 탑재하였습니다. 이러한 기술을 통해 소형 패키지로는 실현이 어려웠던 업계 최고 수준※의 방사 강도※4를 실현하였습니다. 예를 들어 「SML-P14RW」와 동일한 1006 사이즈의 일반품을 비교하면, 동일한 전류치로 약 1.4배의 방사 강도를 달성하였습니다. 또한, 동일한 방사 강도일 경우 약 30％의 소비전력 삭감이 가능합니다. 이에 따라, 센싱 정밀도의 향상 및 세트 전체의 저전력화를 실현할 수 있습니다.
신제품은 월 100만개의 생산 체제로 양산을 개시하였습니다. 생산 거점은 전공정 로옴 본사 공장 (교토), 후공정 ROHM Electronics (Malaysia) Sdn. Bhd. (말레이시아) 및 ROHM Semiconductor (China) Co., Ltd. (중국)입니다. 인터넷 판매도 개시하여 CoreStaff™ Online, Chip 1 Stop™, DigiKey™, Mouser™, Farnell™ 등 온라인 부품 유통 사이트에서 구입 가능합니다 (샘플 가격 140엔 / 개, 세금 불포함). 앞으로도 로옴은 차세대 센싱 기술을 서포트하는 혁신적인 광원 솔루션을 제공하여, VR / AR 시장 및 산업기기 시장에서의 새로운 가치를 창조함과 동시에 지속 가능한 사회의 실현을 위해 노력해 나갈 것입니다.

＜배경＞

최근 VR / AR 기기 및 생체 센싱 기기 등에서 근적외선 (NIR)을 활용한 고도의 센싱 기술에 대한 수요가 확대되고 있습니다. 이러한 기술은 시선 추적이나 홍체 인증, 혈류 및 산소 포화도 계측 등에 사용되기 때문에 높은 정밀도가 요구되는 한편, 어플리케이션의 소형 · 저전력화 및 설계의 자유도 향상도 중요시되고 있습니다. 또한, 산업기기에서는 정밀한 프린터 제어 및 자동화 시스템의 발전에 따라, 근적외선 LED의 역할이 한층 더 높아지고 있습니다. 이러한 상황에서 로옴은 설계 자유도 향상에 대응 가능한 소형 패키지 및 파장의 라인업을 전개함으로써, 고객의 선택지를 확대함과 동시에 높은 방사 강도를 실현함으로써 어플리케이션의 고정밀도 및 저전력화에도 기여합니다.

＜소형 NIR LED 라인업＞

품명 데이터
시트		 절대 최대 정격 전기적 · 광학적 특성*1 패키지
[mm]
순방향 전류*1
IF [mA]		 역방향 전압*1
VR [V]		 동작온도
Topr [℃]		 보존온도
Tstg [℃]		 방사 강도 Typ.
IE [mW/sr]		 순방향 전압 Typ.
VF [V]		 피크 파장 Typ.
λp [nm]
New
SML-P14RW		 PDF 50 5 －40
～
＋85		 －40
～
＋100		 2.8*2 1.5*2 860*2 PICOLED™
SML-P14Rx
1.0 × 0.6
t=0.2
New
SML-P14R3W		 PDF 940*2
NewCSL0902RT PDF 30 5 －40
～
＋85		 －40
～
＋100		 5.0*3 1.4*3 850*3 CSL0902Rx
1.6 × 0.8
t=1.24
NewCSL0902R3T PDF 940*3
NewCSL1002RT PDF 30 5 －40
～
＋85		 －40
～
＋100		 1.9*3 1.4*3 850*3 CSL1002Rx
1.6 × 0.8
t=1.06
NewCSL1002R3T PDF 940*3

*1 : Ta=25℃ *2 : IF=30mA *3 : IF=20mA

NIR 수광의 「포토 트랜지스터」도 구비하고 있습니다.

＜어플리케이션 예＞

・VR / AR 기기 (시선 추적, 제스처 인식)
・펄스 옥시미터 (혈류, 산소 포화도 계측)
・산업용 광 센서 (물체 통과 검출, 위치 검출), 무인 계산기 (지폐, 카드 검출), 모바일 프린터 (용지 검출)
・가전 리모컨 (IR 데이터 통신), 로봇 청소기 (바닥 검출) 등

＜온라인 판매 정보＞

판매 사이트 :
CoreStaff™ Online, Chip 1 Stop™,
DigiKey™, Mouser™, Farnell™ 등 온라인 부품 사이트에서 구입 가능.
・판매 대상 제품 : SML-P14RW, SML-P14R3W, CSL0902RT, CSL0902R3T, CSL1002RT, CSL1002R3T

1개부터 구입 가능

  • CoreStaff
  • Chip 1 Stop

＜용어 설명＞

※1 : VR / AR (Virtual Reality : 가상현실, Augmented Reality : 증강현실)
VR은 밀폐된 공간에서 디스플레이나 스크린을 사용하여 마치 현실에서 체험하는 것과 같은 경험을 할 수 있는 기술. AR은 현실의 정보에 디스플레이나 스크린을 사용하여 정보를 합성함으로써, 현실의 정보를 확장하는 기술.
VR과 AR을 총칭하여 XR (Cross Reality [Extended Reality])이라고 하는 경우도 있다.
※2 : 근적외선 (NIR : Near Infrared)
780nm~1000nm의 파장 대역. 주로 센서나 통신, 측정 용도에서 이용되며 고정밀도 거리 측정 및 인식에 적합하다.
※3 : PICOLED™ 시리즈
로옴이 소자 제조 공정부터 개발하여 초소형 · 초박형을 실현한 칩 LED 시리즈. 소형 모바일 기기 및 웨어러블 기기에 최적이다.
※4 : 방사 강도 (Radiant Intensity)
발광 디바이스가 특정 방향으로 방사되는 에너지의 강도를 나타내는 지표 (단위 : W/sr). LED의 출력 강도 및 수광 측의 검출 성능을 좌우하는 중요한 요소.

주) 「CoreStaff™」 「Chip 1 Stop™」 「DigiKey™」 「Mouser™」 「Farnell™」은 각사의 상표 또는 등록상표입니다.
「PICOLED™」는 로옴 주식회사의 상표 또는 등록상표입니다.
