USB Power DeliveryUSB Type-C의 USBPD 대응 평가 보드
「BM92AxxMWV-EVK-001」 판매 개시
모바일 기기에서 100W급 가전까지 USBPD 도입 용이



<개요>

package

로옴 주식회사 (본사 : 교토)는 정보기기와 주변기기를 접속하는 USB Type-C 커넥터*1)로 「USB Power Delivery (이하, USBPD)」를 실현하는 전력 공급용 평가 보드 「BM92AxxMWV-EVK-001」 시리즈 (6종류)의 온라인 판매를 개시하였습니다.

USBPD는 기존에는 15W까지의 전력만 공급할 수 있었던 USB Type-C 대응 기기 간에서 최대 100W (20V / 5A)까지 전력 공급이 가능합니다. 이에 따라, 노트북 및 TV 등 대전력이 필요한 기기도 USB 단자를 통한 전력 공급으로 구동이 가능합니다. 가정이나 호텔 등에서 USB 콘센트의 보급이 진행되고 있어, USBPD는 인프라에도 변혁을 가져올 것으로 예상하고 있습니다.

새롭게 판매를 개시한 「BM92AxxMWV-EVK-001」에는 로옴이 개발한 USBPD 컨트롤러 IC가 탑재되었습니다. 6종류의 평가 보드를 구비하여 다양한 용도에 따라 급전측과 수전측의 보드를 조합함으로써 USBPD를 사용한 전력 공급의 평가가 용이합니다. USB Type-C 규격 Rev1.1과 USBPD 규격 Rev2.0을 지원하여, Type-C 커넥터를 실장한 기기와의 접속도 가능합니다.

본 평가 보드는 2017년 6월 말부터 Digikey, Mouser, chip 1 stop, RS Components 등에서 인터넷 판매를 개시하였으며, 보드의 구동에 필요한 자료는 로옴 홈페이지에 공개하였습니다.
앞으로도 로옴은 안전하고 쾌적한 환경을 구축할 수 있는 USBPD의 보급을 위하여 업계에 앞서 제품을 개발해 나갈 것입니다.

<배경>

최근, 유럽을 비롯한 대부분의 지역에서 산업 폐기물 삭감이 중요시됨에 따라, 전세계의 전자기기에서 공통적으로 사용 가능한 충전기 및 통신 커넥터 등이 요구되고 있습니다.

이러한 상황에서 USB 규격 단체 「USB Implementers Forum, Inc.*2)」가 추진하는 커넥터 규격 「USB Type-C」와 전력 확장 규격 「USBPD」가 주목을 받고 있습니다. 소형으로 앞뒤 구분없이 사용 가능한 USB Type-C와 대응 기기를 확대시키는 USBPD를 통해, 데이터 전송과 대전력 공급을 동시에 실행하는 인터페이스가 전자기기 대부분에 보급되기 시작하였습니다.

로옴은 첨단 BiCDMOS 프로세스와 회로 기술을 구사함으로써, 산업 폐기물 삭감과 편리성이 높은 환경 구축에 기여하는 USBPD 컨트롤러 IC 개발에 임하고 있습니다.

USB Power Delivery 도입의 메리트



<USBPD 대응 어플리케이션 예>

온라인 판매 정보와 제품 라인업

판매 개시 : 2017년 6월 말부터
온라인 판매처 : Digikey, Mouser, chip 1 stop, RS Components 등

품명수급전기능비고
BM92A15MWV-EVK-001수전측표준 평가 보드5~20V 접속 기기에 따라 자동 선택
BM92A56MWV-EVK-001급전측표준 평가 보드5V, 9V, 12V, 15V, 20V 출력
BM92A14MWV-EVK-001수전측소형 평가 보드 (9V)5V, 9V 접속 기기에 따라 자동 선택
BM92A13MWV-EVK-001수전측소형 평가 보드 (15V)5V, 15V 접속 기기에 따라 자동 선택
BM92A12MWV-EVK-001수전측소형 평가 보드 (20V)5V, 20V 접속 기기에 따라 자동 선택
BM92A21MWV-EVK-001급전측100W 급전 AC/DC 어댑터5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/5A

BM92A30MWV-EVK-001
수전측Alternate Mode*3) 대응Alternate Mode 대응
5, 12~20V 접속 기기에 따라 자동 선택

BM92A70MWV-EVK-001
급전측Alternate Mode 대응Alternate Mode 대응
5, 12~20V 출력

BM92A25MWV-EVK-001
급전측45W 급전 AC/DC 어댑터5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A

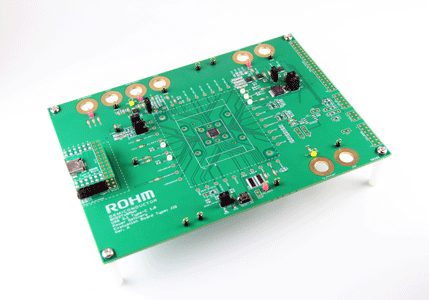

표준 평가 보드
표준 평가 보드
소형 평가 보드
소형 평가 보드
100W 급전 AC/DC 어댑터
100W 급전 AC/DC 어댑터

<공개 정보>

홈페이지에 USBPD 도입에 필요한 자료를 게재하였습니다.
◆자료 : 데이터 시트, 매뉴얼, 회로도
        자세한 사항은 하기 URL을 참조하여 주십시오.
        USBPD 특설 페이지 http://www.rohm.co.kr/web/korea/support/usbpd

<USB Power Delivery란?>

USB 케이블을 이용하여 최대 100W까지의 전력을 공급할 수 있는 USB 전력 확장 규격. 기존의 USB 충전으로는 구동이 어려웠던 노트북 등에 대한 전력 공급이 가능하며, 모바일 기기의 경우 급속 충전 (충전 시간 단축)이 가능하다.
접속하는 2개의 기기 사이에서 USBPD 전용 통신을 실행하여, 필요한 전력을 인식한 후, 상호 최적의 수급전 전압과 전류가 결정된다. USBPD에 필요한 통신은 새로운 전용선 CC 라인상에서 실행되므로, 기존의 USB 데이터 통신과 독립하여 기능할 수 있다.

<용어 설명>

*1) USB Type-C 규격 (Type-C 커넥터)
기준인 USB3.1로 정의된 리셉터클, 플러그, 케이블의 USB 커넥터 표준 규격. 기존과 달리 Host측 / Device측의 구별 없이 사용 가능하며, 앞뒤 구분이 없는 소형 커넥터 형상으로 통일되어 있다.
*2) USB Implementers Forum, Inc. (USB-IF)
1995년에 설립된 USB (Universal Serial Bus)의 표준화를 추진하는 규격 단체로 USB의 사양을 책정하고 관리한다. 현재 회원 기업은 800개사 이상이다.
*3) Alternate Mode
영상 신호를 취급할 수 있는 제어 모드. 기존의 노트북 등의 전자기기에 필수인 영상 전용 단자를 탑재할 필요가 없다. USB 단자만으로 데이터 전송, 전력 공급, 영상 신호 전송 등이 가능하므로, 편리성이 높은 환경을 간단히 구축할 수 있다.
