FET 내장 스위칭 레귤레이터 (DC/DC 컨버터)
로옴의 스위칭 레귤레이터 (Switching Regulator / DC/DC 컨버터) 시리즈는 풍부한 라인업을 구비하여, 폭넓은 어플리케이션에 대응할 수 있습니다. FET 내장 타입 (강압 타입 / 승압 타입 / 승강압 타입), FET 외장 타입 (강압 타입 / 승압 타입 / 승강압 타입), 1ch 타입에서 시스템 전원 타입까지 폭넓은 라인업을 구비하고 있습니다.
Product Family
Quick Search
Type
Input
Vin Min.
Vin Max.
Output
Vout
Iout
Supporting Information
신상품
80V 초고내압 파워 MOSFET 내장 1ch 강압 스위칭 레귤레이터 BD9G341AEFJ
BD9G341AEFJ는 정격 80V (76V 입력)에 대응하는 파워 MOSFET 내장의 강압 1ch 스위칭 레귤레이터입니다. 통신 인프라 등에서 채용되는 48V BUS 라인에서도 충분한 전압 마진을 확보할 수 있어, 전화, 라우터, 기지국 등의 고내압 어플리케이션에서 안전한 전원 설계가 용이합니다.
1. 80V 고내압 MOSFET 탑재로 48V 라인에서도 여유로운 전압 마진
＜특징＞
- 고내압 입력전압 Vcc=12V～76V
- 최대 출력전류 3A(Max.)
(80V / 3.5A / 150mΩ Nch MOSFET 내장) - 출력전압 범위 VOUT =1.0V～Vcc
- 주파수 가변 50kHz～750kHz.
- 기준 전압 1.0V±1.5%(25℃)
- 고정밀도 EN threshold ±3%
- 소프트 스타트 기능
- 스탠바이 기능
- 과전류 보호 (OCP), 저입력 오동작 방지 (UVLO),온도 보호회로 (TSD), 과전압 보호 (OVP) 내장
2. 안정된 보호 동작 실현
Hiccup 모드 동작의 과전류 보호 기능 탑재로, chip의 발열로 인한 파괴를 억제 하여, 안정된 보호 동작을 실현하며, 재 기동 프로세스도 필요하지 않습니다.
3. 고효율 설계로 저전력 대응
최대 19％의 효율 UP뿐만 아니라, 모든 부하 영역에서 고효율을 실현하여, 저전력에 크게 기여합니다. (80V 클래스에서는 업계 최고효율 달성!)
신상품 속보
제품 개요
DC/DC 컨버터에 대한 다양한 요구에 대응하기 위해, 강압형 DC/DC 컨버터 시리즈 BD9x family를 개발하였습니다. 입력전압과 출력전류의 매트릭스에서 요구 사양에 적합한 전원 솔루션을 간단히 선택할 수 있습니다. 또한, 고속 응답 제어 및 경부하 시, 효율 개선 모드 등에서 고객의 요구에 적합한 제품을 선택할 수 있습니다.
샘플 구입뿐만 아니라, 평가 보드도 온라인 판매처에서 구입하여, 평가할 수 있습니다.
셀렉션 가이드 및 부품 선정 방법 등,각종 기술 자료 다운로드 가능

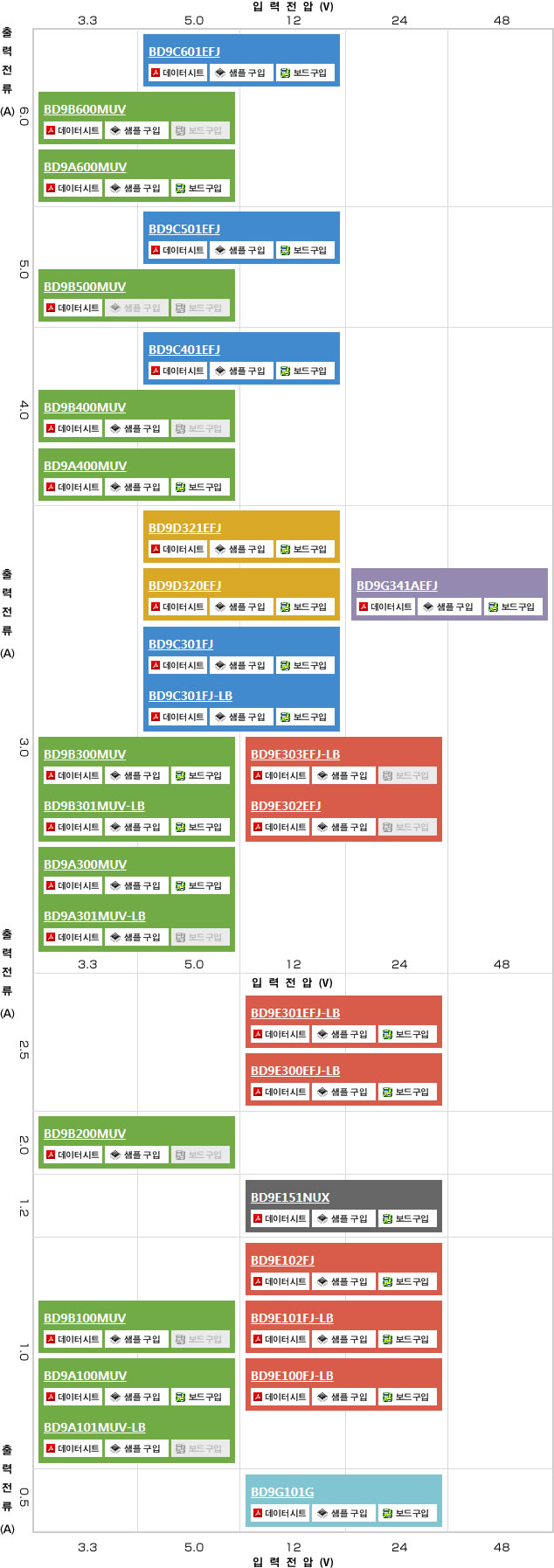

요구 사양에 적합한 전원 솔루션을 입력전압과 출력전류 매트릭스에서 선택 가능
평가 보드 라인업
라인업 표에서 요구 사양에 적합한 제품을 선택하여 주십시오. 품명 링크를 통해 각 제품 페이지로 이동 가능하며, 보드 · 샘플 링크를 통해 온라인 판매처의 재고 확인 페이지로 이동 가능합니다. (※동일한 컬러의 IC는 Pin 호환품）
특징
BD9x 시리즈는 다양한 방식으로 고객의 요구에 대응합니다.

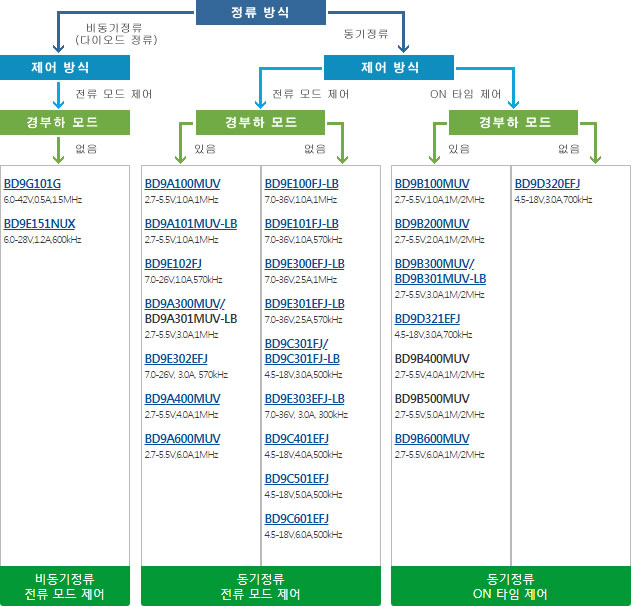

［BD9x family 계통도］
[동기정류 / 비동기정류]
일반적인 비동기정류 방식과 더불어, 외장 다이오드를 삭제하여 모든 전압 범위에서 고효율인 동기정류 방식을 다수 구비하고 있습니다.
[고속 과동 응답 제어 방식]
전류 모드 방식은 기존의 전압 모드 제어 방식에 비해 고속의 과도 응답 특성을 지니고 있어, 위상보상 설정이 용이합니다. 또한, 출력 ripple도 작게 할 수 있습니다. 전류 모드에 비해 보다 고속의 과도 응답과, 위상보상이 불필요한 히스테리시스 제어 방식도 구비하고 있습니다.
[경부하 시, 효율 개선 모드]
경부하 시, 효율 개선 모드는 부하전류가 감소할 경우 스위칭 주파수를 낮게 조절하여 동작전류를 낮춤으로써 효율을 개선합니다. 부하전류치에 따라 스위칭 주파수가 변화하므로 기기의 내부에서의 신호 간섭에 대해 고려할 필요가 있습니다. 또한, 이 때 출력 ripple 전압도 증가하므로, 사양에 적합한지를 검토할 필요가 있습니다.
[방열성이 우수한 소형 박형 패키지]
Exposed Pad를 통해, 패키지 뒷면에서 PCB로 고효율 방열합니다. 따라서, 소형 패키지로 6A DC/DC 솔루션을 실현할 수 있습니다.
[소량 Lot. 대응]
끝부분에 -LB가 붙는 품명은 신뢰성, 장기 공급이 필요시되는 산업기기용 제품이며, 소량 릴 출하에 대응하고 있는 제품입니다. 적은 수의 양산 시에도 필요 최소한의 수량만을 구입할 수 있습니다.
관련 정보
［News Release]
DC/DC 컨버터 이외에도 독자적인 기술을 활용하여 고객의 요구에 대응하는 제품 개발을 추진함과 동시에, 제품 시리즈 확충을 위해 노력하고 있습니다.
