칩 저항기 사용 시의 주의점저항 온도 계수에 영향을 미치는 요인 ④
요인 ④ 전류 경로와 센싱 라인의 위치 편차
센싱 라인을 패드 안쪽 중앙부에 레이아웃하면 저항 온도 계수에 대한 영향을 억제할 수 있지만, 전류 경로에 따라서도 영향을 받습니다.

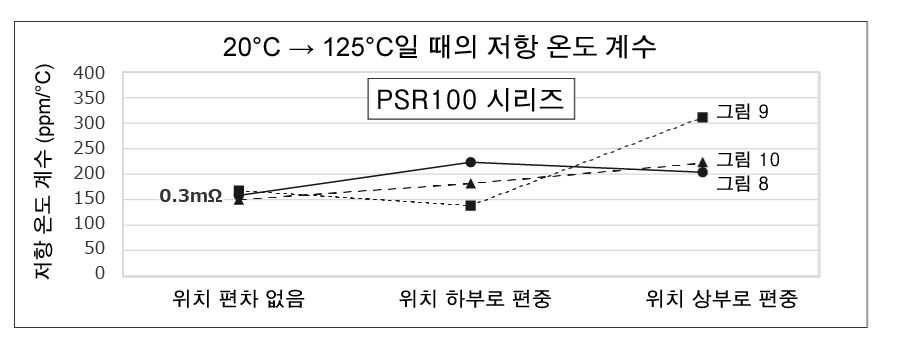

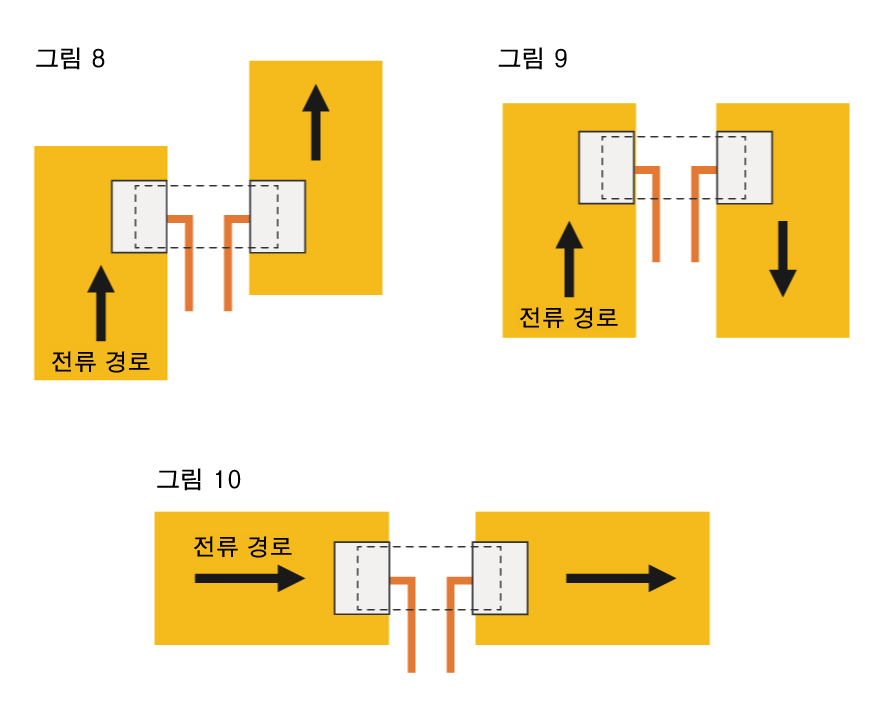

PSR100 / 0.3mΩ을 예로 들어, 하기 그림 8~10과 같은 세가지 조건의 전류 경로에 따른 저항 온도 계수 (20℃ → 125℃)를 비교한 결과를 그래프로 표기하였습니다.

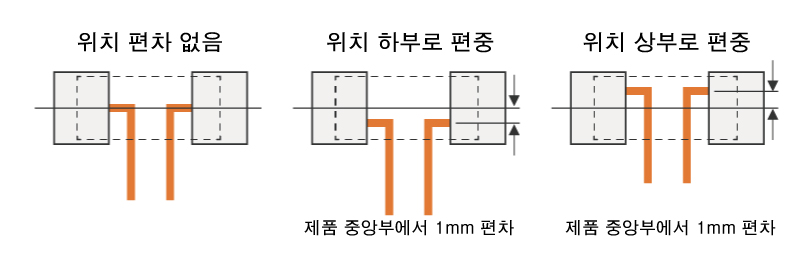

기판의 제작 정밀도나 패드 중앙부로부터의 센싱 라인의 위치에 편차가 발생하는 것도 고려하여 비교하였습니다.
결과적으로 제품과 센싱 라인의 위치에 편차가 발생한 경우의 저항 온도 계수에 대한 영향이 전류 경로에 따라 달라지는 것을 알 수 있습니다.
그리고 그림 9의 경우에는 센싱 라인의 배선 위치를 제품 (패드) 중앙부에서 미리 아래쪽으로 치우치도록 설계하는 편이 저항 온도 계수 면에서 유리하다고 할 수 있습니다.
