OP Amp란? 차동 입력전압

차동 입력전압

차동 입력전압이란, +입력단자 (비반전 입력단자)와 -입력단자 (반전 입력단자) 사이에 IC의 특성 열화 및 파괴가 발생하지 않는 범위에서 인가할 수 있는 최대 전압치를 뜻합니다.
이 전압은 +입력단자, -입력단자의 어느쪽을 기준으로 해도 좋으며, 2개의 단자간 전압차를 나타냅니다. 여기서 극성은 그다지 중요하지 않습니다.
단, 각 입력단자의 전위는 V_EE 단자의 전위 이상임을 전제로 하고 있습니다.
그 이유는 IC에는 정전 파괴 보호 소자가 내장되어 있으며, 입력단자의 전위가 V_EE보다 낮아지면, 정전 파괴 보호 소자를 통해 단자에서 전류가 흘러, 파괴 및 열화가 발생할 가능성이 있기 때문입니다.

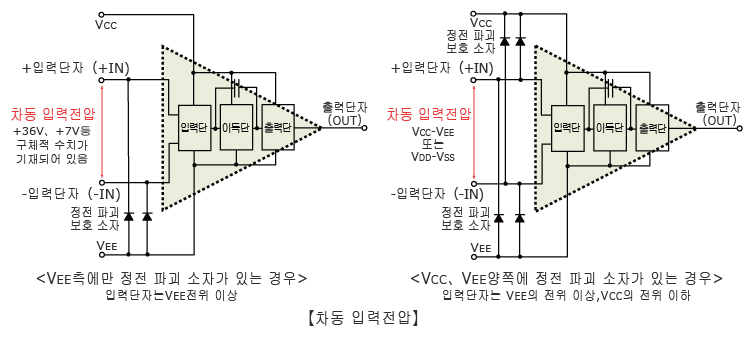

보호 소자의 형식으로는 하기 왼쪽 그림의 입력단자와 V_EE (GND)간에 접속되어 있는 경우와, 오른쪽의 입력단자와 V_CC、V_EE (GND)간의 양방에 접속된 경우의 2가지가 존재합니다.
전자는 V_CC측에는 전류가 흐르는 경로가 존재하지 않으므로, V_CC 값에 관계없이 입력단자에 접속된 트랜지스터 (NPN 트랜지스터, PNP 트랜지스터 등)의 내압 등에 따라 차동 전압이 결정됩니다.
후자는 V_CC 측에도 보호 소자가 존재하기 때문에, 입력단자는 V_CC 이하의 전위가 될 필요가 있으므로, V_CC-V_EE 또는 V_DD-V_EE와 같이 차동 입력전압이 결정됩니다.

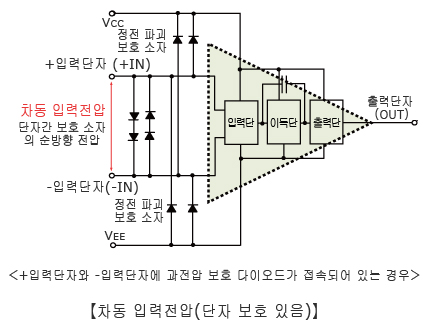

OP Amp 중에는 NPN 차동 입력단을 사용하여, 트랜지스터의 베이스-에미터간 보호를 위해 입력단자 사이에 클램프용 다이오드가 접속되어 있는 경우도 있어, 수 V 정도의 차동 입력전압으로 규정되어 있는 제품도 존재합니다.
