세계 최소 소비전력 180nA DC/DC 컨버터 BD70522GUL

모바일 기기 및 웨어러블 기기, IoT 기기 등 배터리로 구동하는 전자기기용으로 세계 최소의 소비전류를 실현한 MOSFET 내장 강압 DC/DC 컨버터*1)BD70522GUL」을 개발하였습니다.
BD70522GUL」은 IoT 분야의 키워드인 「코인 배터리로 10년 구동」을 실현하기 위해 개발한 초저소비전력 전원 IC입니다. 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 집약하여 실현한 Nano Energy 기술을 구사하여, 세계 최소의 소비전류 180nA (n은 10의 마이너스 9승)를 달성하였습니다. 이에 따라, 무부하 시 (어플리케이션 스탠바이 시), 일반품 대비 1.4배의 배터리 구동 시간을 실현하여, CR2025 등 코인 배터리로 구동하는 전자기기의 장시간 구동에 기여합니다. 또한, 경부하에서 최대 부하까지 폭넓은 범위 (10µA~500mA)에서 전력 변환 효율 90% 이상을 실현하였습니다.

※2018년 2월 1일 현재 로옴 조사


Nano 시리즈 특설 페이지

온라인 판매처 구입

Nano_Energy product



특징

1. Nano Energy 기술로, 세계 최소의 소비전류 180nA 실현

독자적인 신개발 제어 회로 및 전원 IC에 최적인 아날로그 소자 레이아웃, 파워계 프로세스 0.35µm BiCDMOS 등 로옴의 저소비전류용 아날로그 기술을 집약하여 개발한 초저소비전류 기술 「Nano Energy」를 구사하여, 세계 최소 소비전류 180nA를 실현하였습니다.
세계 최소의 초저소비전류를 실현함으로써, 무부하 시 (어플리케이션 스탠바이 시), 일반품에 비해 배터리를 1.4배 더 오래 사용할 수 있습니다. (로옴 조사)

2. 폭넓은 부하전류 (출력전류) 범위에서 고효율 실현

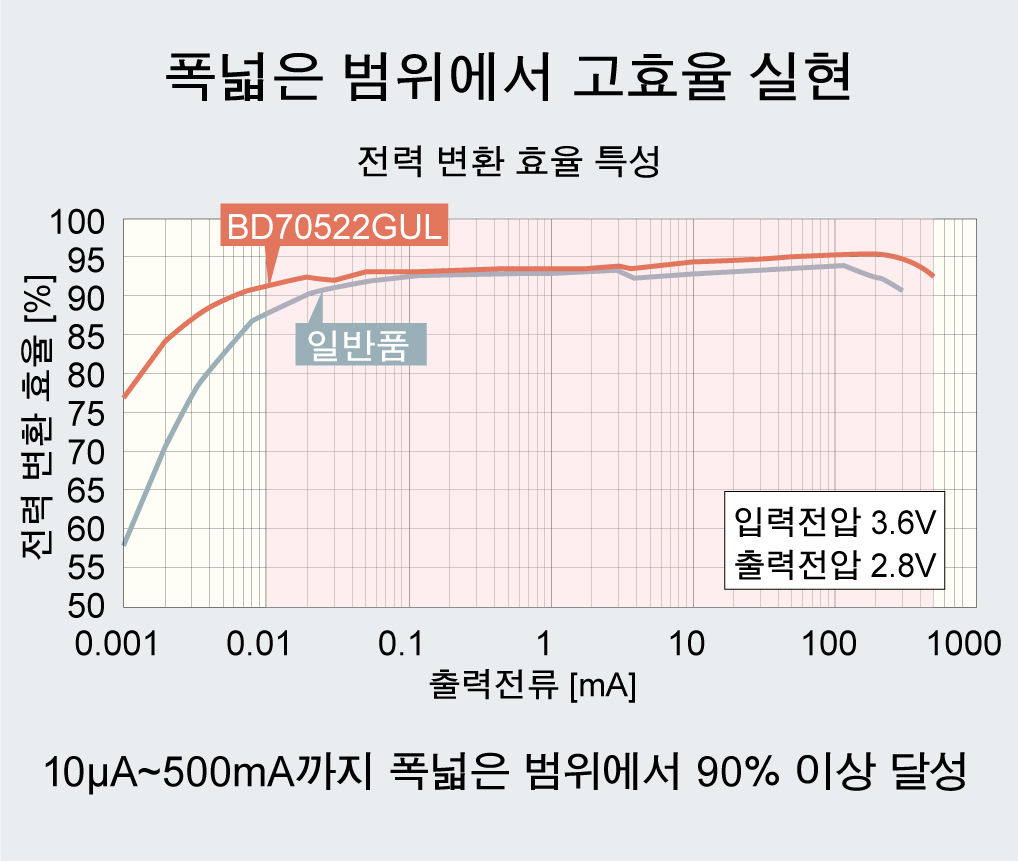

폭넓은 범위에서 고효율 실현 - 전력 변환 효율 특성 그래프
저손실 MOSFET를 내장하여, 부하 모드를 부하전류에 따라 자동으로 전환하는 Seamless Switching Mode Control (SSMC) 기능을 탑재함으로써, 소비전류 1µA 미만의 DC/DC 컨버터로 업계 최고의 넓은 범위 (10µA~500mA)에서 전력 변환 효율 90% 이상을 실현하였습니다. 폭넓은 전자기기와 어플리케이션의 다양한 상태에서 변함없이 고효율 전력 변환을 실현하여, 배터리 구동의 장수명화에 기여합니다.

제품 라인업

품명 입력전압
범위
출력전압 소비전류 출력전압
정밀도
동작
주파수
최대 출력
전류
동작온도
범위
BD70522GUL 2.5V ~ 5.5V 1.2V, 1.5V, 1.8V, 2.0V,
2.5V, 2.8V, 3.0V, 3.2V, 3.3V
180nA
(Typ.)
±2.0% 0.2Hz ~ 1MHz
(Typ.)
500mA -40℃ ~ 85℃

어플리케이션 예

■웨어러블 기기, 모바일 기기
■배터리 구동의 IoT 기기 (센서 노드),
 소형 산업기기 (경보기 · 비상 알림 · 전자 가격 표시기 등)
어플리케이션 예
