제품 개요

자동차의 클러스터 및 네비게이션, 사이드미러 등에서 채용이 추진되는 HD / FHD 클래스 고정밀도 LCD 판넬을 구동하고 제어하는 칩세트입니다. 판넬을 구동하는 게이트 드라이버, 소스 드라이버, 타이밍 컨트롤러와 이를 동작시키는 파워 매니지먼트 IC, 감마 보정 IC로 구성되어 있습니다. 기존에는 커스텀 부품 구성이 주류였던 오토모티브 LCD 판넬에 있어서 매우 간단하게 고정밀도 판넬 모듈을 구축할 수 있습니다.

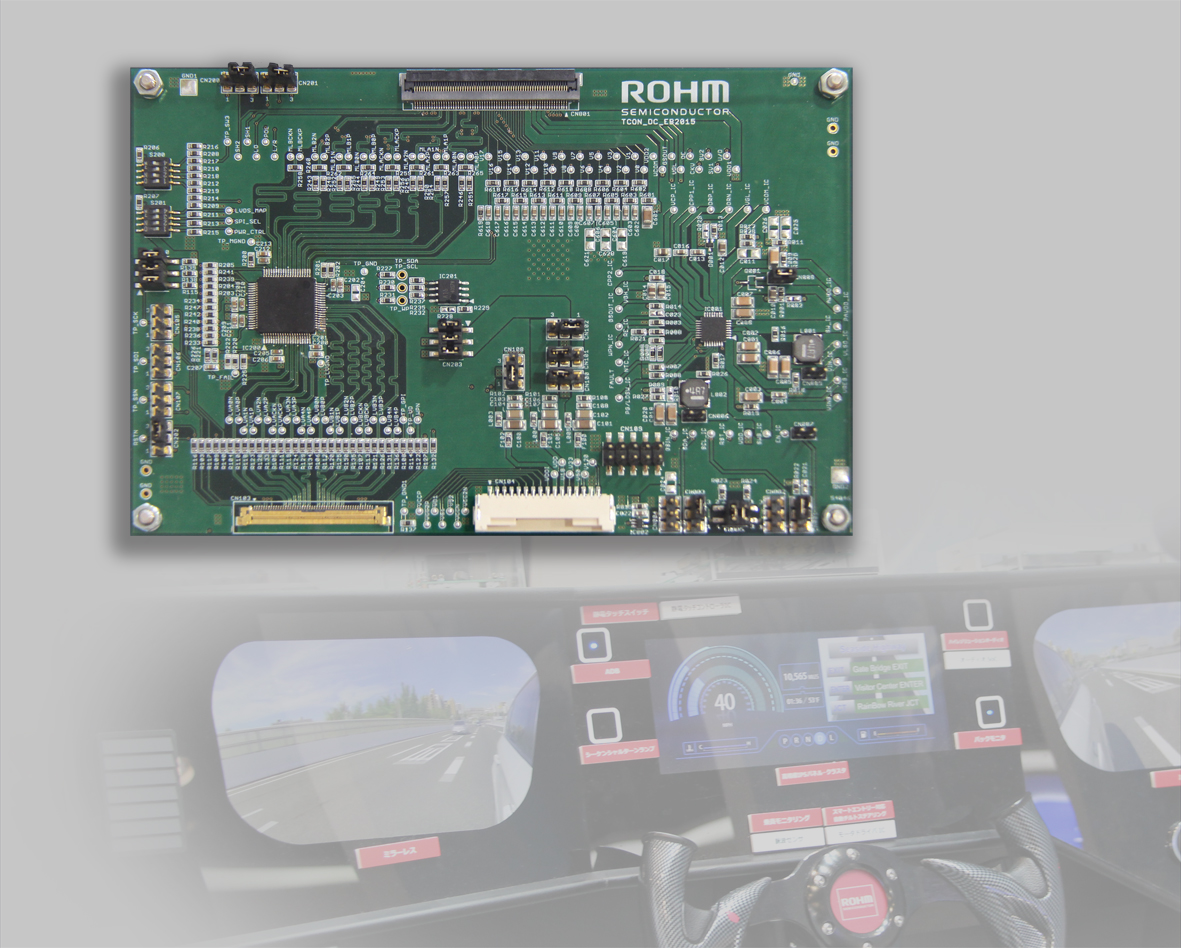

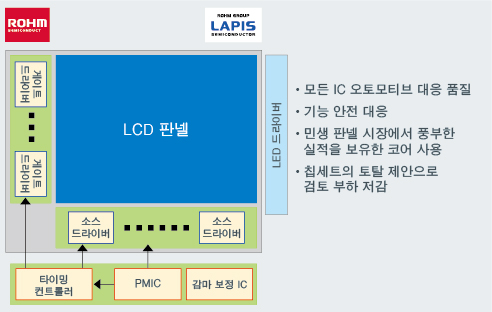

칩세트 구성

【칩세트 구성】

칩세트 구성

칩세트로서 폭넓은 사양에 대응 가능하도록 개발하여, 다양한 HD / FHD 클래스의 고정밀도 LCD 판넬을 구축할 수 있습니다. 또한, 타이밍 컨트롤러는 Fail 검출 회로를 탑재하여, 칩세트의 동작을 검증할 수 있습니다.
파워 매니지먼트 IC의 각 출력 설정은 IC 내의 레지스터 값 변경만으로 간단히 변경할 수 있습니다. 이에 따라, 기판의 공통 설계화 및 개발 공수 삭감에 크게 기여합니다.

【칩세트 제품 리스트】
제품명기능HD720
(1280×720)		FHD 클래스
(1920×720)		FHD1080
(1920×1080)		3K 클래스
(2880×1080)
품명수량품명수량품명수량품명수량
타이밍
컨트롤러		각 LCD
드라이버
제어

오토모티브 LCD 판넬용 타이밍 컨트롤러 IC BU90AL211-M

■ 개요

BU90AL211-M은 오토모티브 LCD 판넬용 타이밍 컨트롤러입니다.
FHD 클래스 해상도까지 지원하며, LVDS Dual 입력 / mini-LVDS Single 출력에 대응합니다.
기능 안전 기술로서, 주변 IC와의 접속성을 확인하는 Fail 검출 기능 및 OSD (On Screen Display) 기능을 탑재하였습니다.

■ 특징
  • Support WUXGA/FHD Class Resolution
    • Horizontal active is up to 1920 pixels
    • Vertical active is up to 1280 lines
  • Flexible LVDS Input / mini-LVDS Output mode
    1. Single-in / Single-out (3pair)
    2. Single-in / Single-out (6pair)
    3. Dual-in / Single-out (6pair)
    4. Dual-in / Dual-out (3pair)
  • Support 2 Type LVDS Data mapping (VESA/JEIDA)
  • Support (1-port 6-pair) / (1/2-port 3-pair) mini-LVDS Output
  • Support mini-LVDS Output Skew Control (T/16 step)
  • Support Internal LDO: 1.5V Output
  • Support Fail-Safe Function (DE, LVDS CLK)
  • Support SSCG (Spread Spectrum Clock Generator)
  • Support 16Kbit External EEPROM
  • Support AGING Function
  • Support Programmable Driver Control Timing
  • Support Up & Down Gate Driver Scan
  • Support Left & Right Direction Data Mapping
  • Support Gamma Correction and Dithering
  • Support Data Inversion
  • Support Blanking Gray Insertion
  • Support I2C Master/Slave Function
  • Support SPI Slave Function
  • Support Start Pulse Return Detection
  • Support CRC Function
  • Support OSD (On-Screen Display) Function
  • AEC-Q100 Qualified
1 1

오토모티브 LCD 판넬용 타이밍 컨트롤러 IC BU90AL210-M

■ 개요

BU90AL210-M은 오토모티브 LCD 판넬용 타이밍 컨트롤러입니다.
3K 클래스 해상도까지 지원하며, LVDS Dula 입력 / mini-LVDS Dual 출력에 대응합니다.
기능 안전 기술로서, 주변 IC와의 접속성을 확인하는 Fail 검출 기능 및 OSD (On Screen Display) 기능을 탑재하였습니다.

■ 특징
  • Support WUXGA/FHD Class Resolution
    • Horizontal active is up to 3880 pixels
    • Vertical active is up to 1280 lines
  • Flexible LVDS Input / mini-LVDS Output mode
    1. Single-in / Single-out (3pair)
    2. Single-in / Single-out (6pair)
    3. Dual-in / Single-out (6pair)
    4. Dual-in / Dual-out (3pair)
    5. Dual-in / Dual-out (6pair)
  • Support 2 Type LVDS Data mapping (VESA/JEIDA)
  • Support 2 Type LVDS Dual mode (Odd/Even, Left/Right)
  • Support (1/2-port 6-pair) / (1/2-port 3-pair) mini-LVDS Output
  • Support mini-LVDS Output Skew Control (T/16 step)
  • Support Internal LDO: 1.5V Output
  • Support Fail-Safe Function (DE, LVDS CLK)
  • Support SSCG (Spread Spectrum Clock Generator)
  • Support 16Kbit External EEPROM
  • Support AGING Function
  • Support Programmable Driver Control Timing
  • Support Up & Down Gate Driver Scan
  • Support Left & Right Direction Data Mapping
  • Support Gamma Correction and Dithering
  • Support Data Inversion
  • Support Blanking Gray Insertion
  • Support I2C Master/Slave Function
  • Support SPI Master/Slave Function
  • Support Start Pulse Return Detection
  • Support CRC Function
  • Support OSD (On-Screen Display) Function
  • AEC-Q100 Qualified
1 1
소스
드라이버		LCD 판넬
구동		 (1440ch)

TFT LCD 판넬용 1440 출력 소스 드라이버 ML9882

■ 개요

ML9882는 1440/1284/1278/1260/1200/1080/1026/1020 출력 전환이 가능한 TFT LCD 판넬용 소스 드라이버입니다.
본 드라이버는 RGB 화소에 256 계조 (8bit)의 전압 레벨을 출력합니다. 출력전압 범위 (Dynamic range)는 7.6V에서 14.2V로 넓은 전압 범위에 대응합니다.
8×3 (RGB) bit의 신호 전송에는 RSDS 및 mini-LVDS 인터페이스를 채용함으로써 EMI 레벨을 저감할 수 있습니다.

■ 특징
  • TFT LCD용 소스 드라이버
  • 256 계조 출력 - D/C 컨버터용 전원 공급 18레벨 (9레벨×2)
  • 로직 전압 (VCC) : 2.7~3.6V
  • LCD 구동 전압 (VLS) : 8.0~14.6V
  • 출력 범위 : 0.2V~VLS-0.2V
  • 입력 계조 : 256 계조 (8bit)
  • 1440/1284/1278/1260/1200/1080/1026/1020 드라이버 출력 선택 가능
  • 데이터 입력 인터페이스
  • RSDS 인터페이스 (12페어 데이터 입력, 1페어 클록 입력)
    데이터 전송 클록 주파수 : fmax =85MHz
  • mini-LVDS 인터페이스 (3페어 / 6페어 데이터 입력, 1페어 클록 입력)
    데이터 전송 클록 주파수 : fmax=300MHz
  • 도트 반전 구동, 수평 2도트 반전 구동 대응
  • 저전력 모드 (전하 공유) 대응
  • 소스 출력 구동 능력 전환 대응 (4계조)
  • 패키지 : Au BUMP 칩
  • 본 제품은 오토모티브 대응품입니다.
    (주 : 내광 (耐光) 설계는 실시하지 않았으므로, 차광하여 사용하여 주십시오.)
3 (1440ch)4 (1440ch)4 (1440ch)6
게이트
드라이버		LCD 판넬
구동		 (960ch)

TFT LCD 판넬용 960 출력 게이트 드라이버 ML9873

■ 개요

ML9873은 오토모티브용 소형~중형 TFT 판넬을 구동하는 960 출력 2값 출력의 TFT 게이트 드라이버입니다.

■ 특징
  • TFT LCD용 2값 출력 게이트 드라이버
  • 출력수 : 960/800/768/720/684/682/640/600/540/512 출력 선택 가능
  • 로직 전압 : 2.6 ~ 3.6V
  • LCD 구동 전압 : VGH-VGL≤+40V
  • 드라이버 동작 주파수 : 200kHz (MAX)
  • 쌍방향 시프트 레지스터
  • 짝수 / 홀수 출력 전환 기능
  • 패키지 : COG용 Au BUMP 칩
  • 본 제품은 오토모티브 대응품입니다.
    (주 : 내광 (耐光) 설계는 실시하지 않았으므로, 차광하여 사용하여 주십시오.)
    : ML9873-01 : 얼라이먼트 마크 표준 사양판
1 (960ch)1 (540ch)

TFT LCD 판넬용 1440 출력 소스 드라이버 ML9872

■ 개요

ML9882는 1440/1284/1278/1260/1200/1080/1026/1020 출력 전환이 가능한 TFT LCD 판넬용 소스 드라이버입니다.
본 드라이버는 RGB 화소에 256 계조 (8bit)의 전압 레벨을 출력합니다. 출력전압 범위 (Dynamic range)는 7.6V에서 14.2V로 넓은 전압 범위에 대응합니다.
8×3 (RGB) bit 신호의 전송에는 RSDS 및 mini-LVDS 인터페이스를 채용함으로써 EMI 레벨을 저감할 수 있습니다.

■ 특징
  • TFT LCD용 소스 드라이버
  • 256 계조 출력 - D/C 컨버터용 전원 공급 18레벨 (9레벨×2)
  • 로직 전압 (VCC) : 2.7~3.6V
  • LCD 구동 전압 (VLS) : 8.0~14.6V
  • 출력 범위 : 0.2V~VLS-0.2V
  • 입력 계조 : 256 계조 (8bit)
  • 1440/1284/1278/1260/1200/1080/1026/1020 드라이버 출력 선택 가능
  • 데이터 입력 인터페이스
    • RSDS 인터페이스 (12페어 데이터 입력, 1페어 클록 입력)
      데이터 전송 클록 주파수 : fmax=85MHz
    • mini-LVDS 인터페이스 (3페어 / 6페어 데이터 입력, 1페어 클록 입력)
      데이터 전송 클록 주파수 : fmax=300MHz
  • 도트 반전 구동, 수평 2도트 반전 구동 대응
  • 저전력 모드 (전하 공유) 대응
  • 소스 출력 구동 능력 전환 대응 (4단계)
  • 패키지 : Au BUMP 칩
  • 본 제품은 오토모티브 대응품입니다.
    (주 : 내광 (耐光) 설계는 실시하지 않았으므로, 차광하여 사용하여 주십시오.)
2 (540ch)2
PMIC다기능
전원 IC

오토모티브 판넬용 파워 매니지먼트 IC BM81810MUV-M

■ 개요

BM81810MUV-M은 LCD 판넬을 사용하는 카 네비게이션, 오토모티브용 판넬, 인스트루먼트 판넬용 파워 매니지먼트 IC입니다.
본 IC는 LCD 판넬 구동에 필요한 VCOM 전압 · SOURCE 전압 · GATE 전압 · LOGIC 전압의 전력 공급과 더불어 펄스 변조 (GPM) 기능을 구비하고 있습니다.
또한, 본 IC는 시퀀스와 출력전압 설정 유지를 위해 내장 EEPROM을 구비하고 있습니다.

■ 특징
  • AEC-Q100 Qualified
  • Protection circuits
    • Under-Voltage Lockout
    • Thermal Shut Down
    • Over-Current Protection
    • Over-Voltage Protection
    • Under Voltage Protection (Timer Latch type)
  • Alternative Synchronous Buck DC/DC converter or LDO for VDD output
  • Synchronous Boost DC/DC converter for AVDD output with integrated load switch.
  • VCOM amplifier with 7bit calibrator
  • Positive charge pump (Integrated diode, x2/x3) for VGH output
  • Negative charge pump for VGL output
  • VGH and VCOM temperature compensation
  • Gate Pulse Modulation (GPM)
  • I2C Interface Output Voltage Setting Control Function (Integrated EEPROM)
  • Switching frequency switching function (525KHz, 1.05MHz, 2.1MHz)
  • Input tolerant (SCL, SDA, EN, WPN)
1 1 1 1
감마 보정
IC		영상 보정BD81849MUV1BD81849MUV1BD81849MUV1BD81849MUV1

특징 : 기능 안전 대응

칩세트를 구성하는 각 IC는 예상되는 고장 모드를 상호 검출하기 위한 기능을 탑재하고 있습니다.
LCD 드라이버의 파괴 및 박리, LCD로의 입력신호 등의 정보를 수시로 확인하고 피드백하여 칩세트로서 보완적으로 판넬의 이상 상태를 검출할 수 있습니다.
기능 안전을 도입함으로써, 스피드미터 및 사이드미러의 LCD 판넬화로 인해 우려되는 중대한 사고의 미연 방지에 기여합니다.

칩세트의 기능 안전으로 검출 가능한 LCD 판넬의 이상 상태 예
LCD 판넬
이상 상태 예		블랙 화면멈춤 잔상표시 지연
이상 모드
발생 부분
이상
모드
발생에 관련된
각 IC의
예상
에러		PMIC①셧다운--
T-CON②셧다운
③내부 레지스터 이상		⑦LVDS 신호 이상-
소스
드라
이버		④입력전압 이상←PMIC에서 검출
⑤신호 없음←T-CON에서 검출
⑥출력 Low 고정		⑧미정의 신호 입력-
게이트
드라
이버		-⑨입력신호 이상←T-CON에서 검출⑩입력전압 이상←PMIC에서 검출
