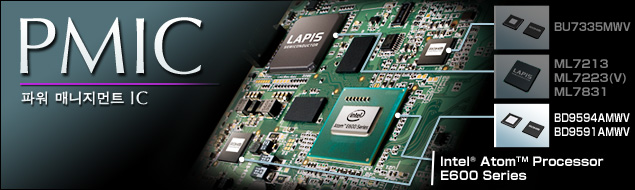

파워 매니지먼트 IC 「BD9591AMWV / BD9594AMWV」는 시스템의 메인 디바이스인 CPU / IOH or PCH / 클록 IC / DDR2 메모리로 전원을 공급하고, 복잡한 전원 sequence 컨트롤러를 내장한 시스템 전원 IC입니다. 특별한 전원 제어 IC가 필요없이 본 IC만으로 간단히 「Intel® Atom™ Processor E600 Series」의 플랫폼에 최적인 시스템 전원, 환경을 구축할 수 있습니다. |
특징 | |
|
|

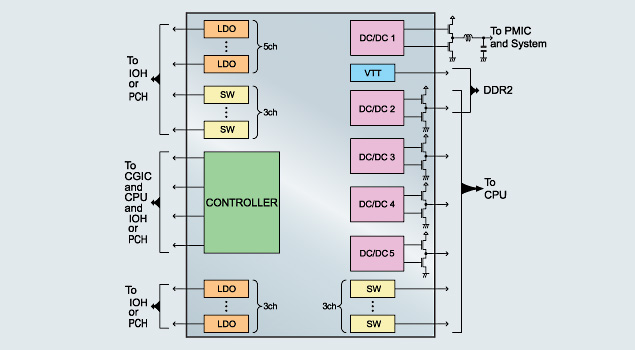

기능 블록 (BD9594AMWV) |
|
전원 sequence |
Channel | Rail name |
Source [V] |
Iomax [mA] |
S4/S5 | S3 | S0 | |
---|---|---|---|---|---|---|---|
CPU | DC/DC1 | V3P3_A | 3.3 | 10000 | ON | ON | ON |
SW2 | V3P3 | 3.3 | 10 | OFF | ON | ON | |
SW1 | V3P3_S | 3.3 | 200 | OFF | OFF | ON | |
DC/DC2 | V1P8 | 1.8 | 2400 | OFF | ON | ON | |
SW6 | V1P8_S | 1.8 | 570 | OFF | OFF | ON | |
LDO5 | V1P5_S | 1.5 | 120 | OFF | OFF | ON | |
LDO4 | V1P25_S | 1.25 | 7 | OFF | OFF | ON | |
LDO3 | V1P05 | 1.05 | 100 | OFF | ON | ON | |
DC/DC3 | V1P05_S | 1.05 | 3400 | OFF | OFF | ON | |
VTT | V0P9_S | 0.9 | 200 | OFF | OFF | ON | |
DC/DC4 | VCC_S | 0.75-0.90 | 3500 | OFF | OFF | ON | |
DC/DC5 | VNN_S | 0.75-0.90 | 1600 | OFF | OFF | ON | |
PCH | LDO1 | IO_PLA_2.5V | 2.5 | 21 | ON | ON | ON |
SW3 | IO_PLA_3.3V | 3.3 | 40 | ON | ON | ON | |
SW4 | IO_PLB_3.3V | 3.3 | 280 | OFF | ON | ON | |
SW5 | IO_PLC_3.3V | 3.3 | 30 | OFF | OFF | ON | |
LDO7 | USB_VDD_1.2V | 1.2 | 140 | OFF | ON | ON | |
LDO8 | PCIE/SATA_1.2V | 1.2 | 400 | OFF | OFF | ON | |
LDO2 | VDDCORE_1.2V | 1.2 | 100 | ON | ON | ON | |
LDO6 | VDDCORE_1.22V | 1.22 | 550 | OFF | ON | ON |
■leaflet 다운로드 | |||
•
|
BD959x Series / BU733x Series |
