니혼 가이시 주식회사 (NGK INSULATORS, LTD.)의 칩형 세라믹 2차전지 「EnerCera^®」와 로옴의 전원 IC 초저소비전류 기술 「Nano Energy^TM」의 콜라보레이션으로, 유지보수가 필요없는 (maintenance free) IoT 디바이스를 실현하기 위해 초고효율 축전 유닛을 구성하였습니다. 초소형 · 박형과 동시에 대용량 · 고출력의 「EnerCera^®」를 축전 디바이스로 하여, 「Nano Energy^TM」를 탑재한 전원 IC를 통해 전원 기능의 손실을 극한까지 저감함으로써, 환경 발전 (에너지 하베스트)을 통한 미약한 충전 전력만으로도 전자 가격 표시기 (ESL) 및 웨어러블 기기 등의 IoT 기능을 실현할 수 있습니다.
IoT 디바이스에 무한한 가능성을 제공하는 새로운 솔루션입니다.

컨셉 이미지

코어 제품 및 기술

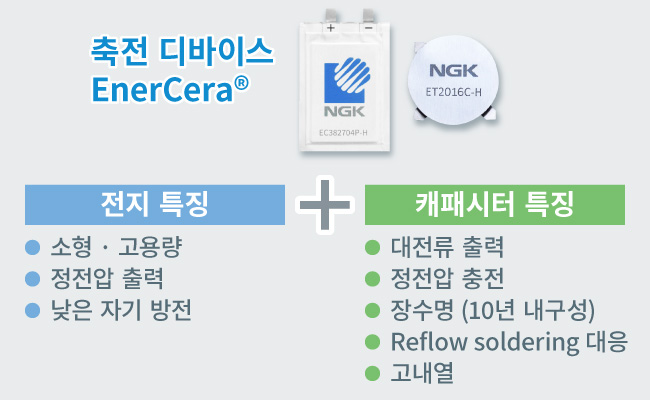

초소형 · 박형 2차전지 EnerCera^® (니혼 가이시 주식회사 제품)

EnerCera는 전극에 니혼 가이시의 독자적인 결정 배향 세라믹 전극판을 사용한 리튬 이온 2차전지입니다. 일반적인 리튬 이온 2차전지의 전극에 포함되는, 전지 용량에 기여하지 않는 유기 바인더 및 도전조제 (導電助剤)를 포함하지 않으므로, 초소형 · 박형과 동시에 고용량 · 저저항 (고출력)을 양립하여, 한층 더 고내열 특성을 실현하였습니다. 전지 용량은 시판되는 동일 사이즈 2차전지의 약 2배이며, 저항은 1/2 이하로, IC 및 센서의 구동, 무선 통신에 필요한 수 10~수 100mA의 대전류를 공급할 수 있는 온보드 타입의 초소형 · 박형 전지로서 매우 높은 성능을 보유하고 있습니다.
자세한 사항은 하기 URL을 참조하여 주십시오.

https://enercera.ngk-insulators.com/en/solution/

초저소비전류 기술 Nano Energy^TM

Nano Energy (나노 에너지)는 IoT 분야의 키워드인 “코인 배터리로 10년 구동”을 위해, 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 융합함으로써 실현한 초저소비전류 기술입니다.

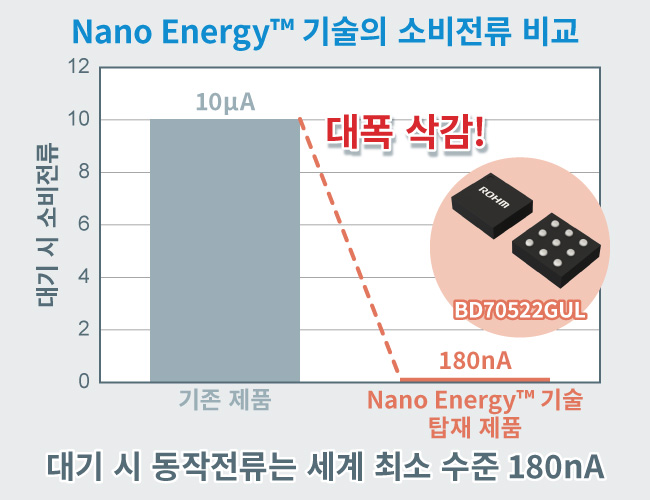

이 기술을 탑재한 강압 DC/DC 컨버터 IC 「BD70522GUL」은 대기 시 소비전류 180nA (n는 10의 마이너스 9승)를 달성하였습니다. 어플리케이션 스탠바이 시에는 일반품 대비 1.4배의 배터리 구동 시간을 실현하여, 웨어러블 기기 및 IoT 기기 등, 배터리 및 소형 전지로 구동하는 전자기기의 장시간 동작에 기여합니다.
자세한 사항은 하기 URL을 참조하여 주십시오.

https://www.rohm.co.kr/support/nano

솔루션

개요

실장 예 (레퍼런스 보드 「REFLVBMS001-EVK-001」)

사명	제품명		품명	사이즈 (W×D×H）（mm）
니혼 가이시	축전 디바이스 EnerCera® Pouch (선택)	대전류 타입	EC382504P-P	38×25×0.45
		초고용량 타입	EC382204P-C	38×22×0.45
			EC382704P-C	38×27×0.45
		고온 공정 타입	EC382704P-H	38×27×0.45
로옴	Nano EnergyTM 기술 탑재 강압 DC/DC 컨버터 IC		BD70522GUL	1.76×1.56×0.57
	Nano EnergyTM 기술 탑재 리셋 IC		BD5230NVX-2C	1.00×1.00×0.60
	충전 제어 IC		BD71631QWZ	1.80×2.40×0.40

※EnerCera^® Pouch는 용도에 따라 최적의 제품을 선택하여 주십시오.

주) EnerCera^®는 니혼 가이시 주식회사의 등록상표입니다.
주) Nano Energy^TM는 로옴 주식회사의 상표 또는 등록상표입니다.
